電阻推薦

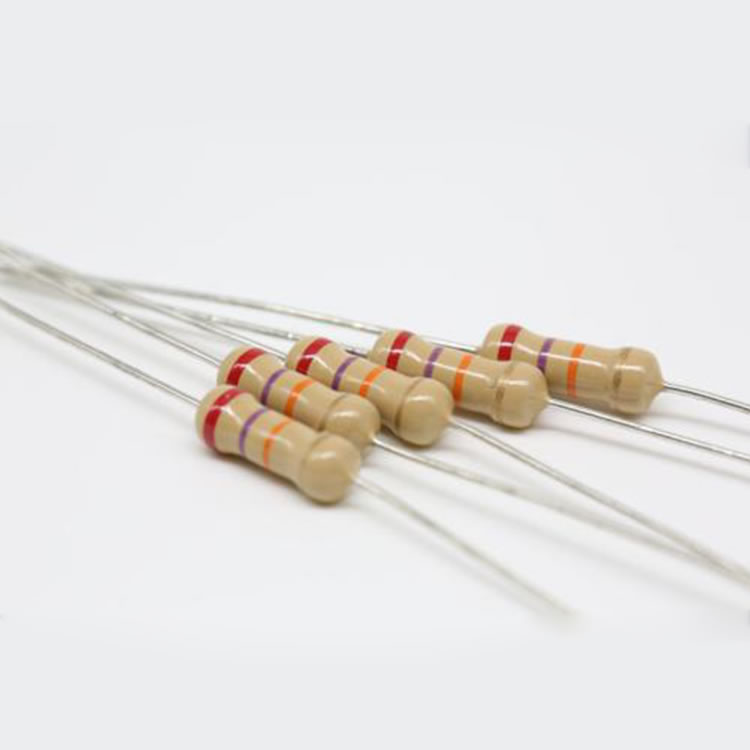

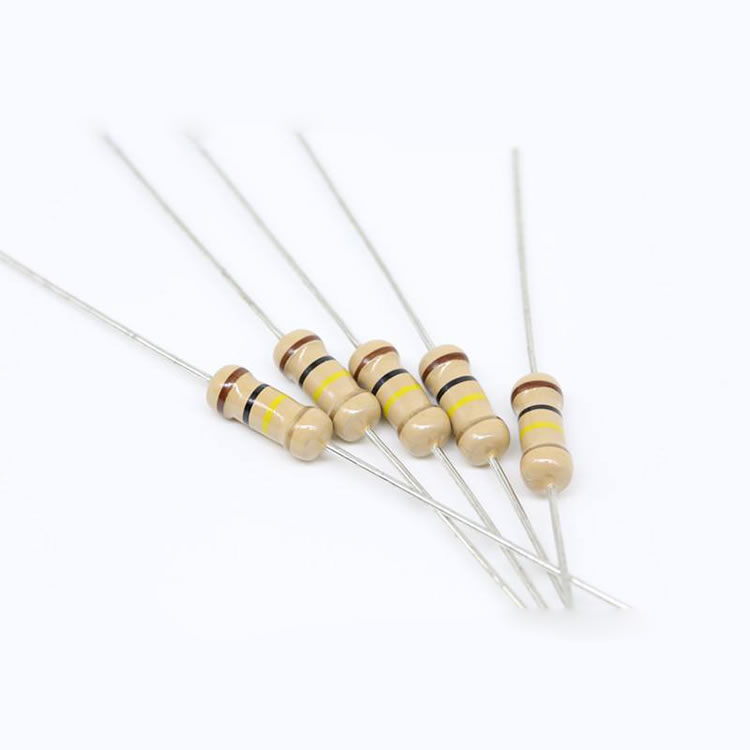

RT14S 碳膜色環電阻精度2% 四色環

額定功率：1/4W
阻值范圍：1Ω～5.1MΩ
Ω
最高精度：±2%
電阻技術：膜式電阻
封裝材料：碳膜
封裝方式：真空鍍膜
安裝方式：焊接安裝
工作溫度范圍：-55～+125℃
外型尺寸：L=3.2mm D=1.8mm
應用領域：通訊設備、儀器儀表

產品詳情

■ 產品簡介

碳膜電阻器是膜式電阻器中的一種。它是采用高溫真空鍍膜技術將碳緊密附在瓷棒表面形成碳膜，然后加適當接頭切割，并在其表面涂上環氧樹脂密封保護而成的。其表面常涂以綠色保護漆。碳膜的厚度決定阻值的大小，通常用控制膜的厚度和刻槽來控制電阻器。碳膜電阻亦稱“熱分解碳膜電阻”。碳?xì)浠衔镌谡婵罩懈邷責岱纸獾奶汲练e在基體上的一種薄膜電阻。價格低廉，性能穩定，阻值與功率范圍寬。

■ 主要特點

1、精度：2% 5% ，精度高，通過對膜切割螺紋可調整阻值，制成精密電阻器。
2、阻值范圍：阻值范圍寬，一般為2.1Ω~10MΩ。
3、標稱阻值：E-48。
4、極限電壓高。
5、極好的長期穩定性，電壓的改變對阻值的影響極小，且具有負溫度系數。
6、包裝方式有帶裝、散裝。
7、高頻特性好，可制成高頻電阻器和超高頻電阻器，固有噪聲電動勢小，在10UV/V以下。
8、額定功率有1/8W、1/4W、1/2W、1W、2W、5W、10W。
9、脈沖負荷穩定，對脈沖的適應性好。應用范圍非常廣泛，適用于交流、直流和脈沖電路。

■ 結構圖

RT碳膜電阻器結構圖

■ 外型尺寸及主要技術指標

RT碳膜電阻器尺寸圖

◆ 外型尺寸尺寸單位：mm

型號	外形尺寸
型號	L	D	l	d
RT14S	3.2±0.2	1.8±0.2	27±2	0.43±0.05

◆ 主要技術指標

型號	額定功率(W)	阻值范圍(Ω)	精度(%)	元件極限電阻(V)	耐電壓(V)	溫度系數(PPM/℃)
RT14S	1/4	1Ω～5.1MΩ	±2% ±5%	250	350	+350～-1000

■ 降功耗曲線圖

RT碳膜電阻器降功耗曲線圖

■ 主要檢驗項目、試驗方法及性能要求

檢驗項目	性能要求	試驗方法
可焊性	浸潤面積≥95%	焊槽法 235±5℃，2s
引出端強度	ΔR≤±(1%R+0.05Ω)	10N，30s
恒定濕熱	ΔR≤±(5%R+0.1Ω)	40±2℃，93±3%RH，1000h
振動	ΔR≤±(1%R+0.05Ω)	10～500Hz，0.75mmm or 98m/s²，6h
耐焊接熱	ΔR≤±(1%R+0.05Ω)	260±5℃ 10±1s
溫度快速文化	ΔR≤±(1%R+0.05Ω)	-55℃，30min/125℃，30min，5cycles
70℃耐久性	ΔR≤±(5%R+0.1Ω)	70±2℃，P_R，1000h
過載	ΔR≤±(1%R+0.05Ω)	2.5 V_R，5s
