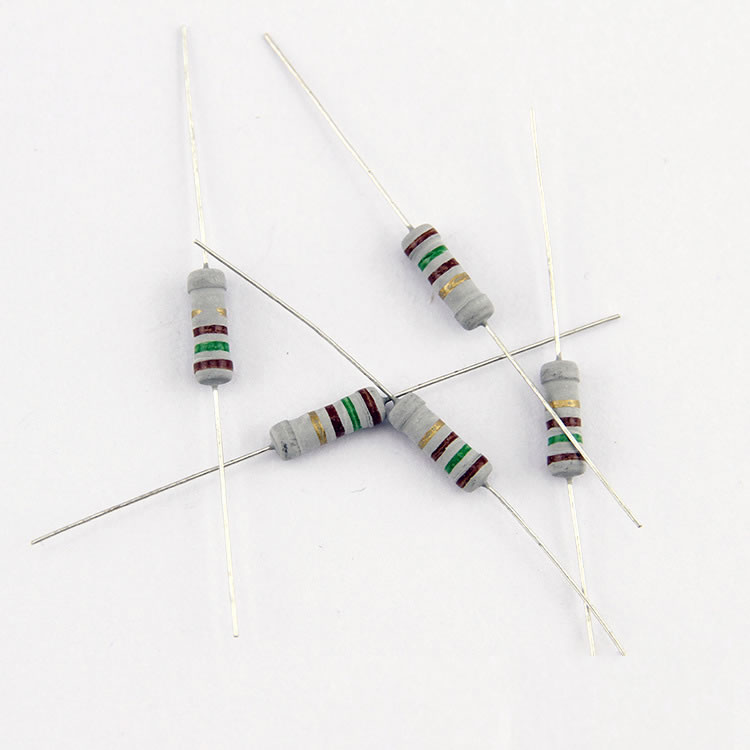

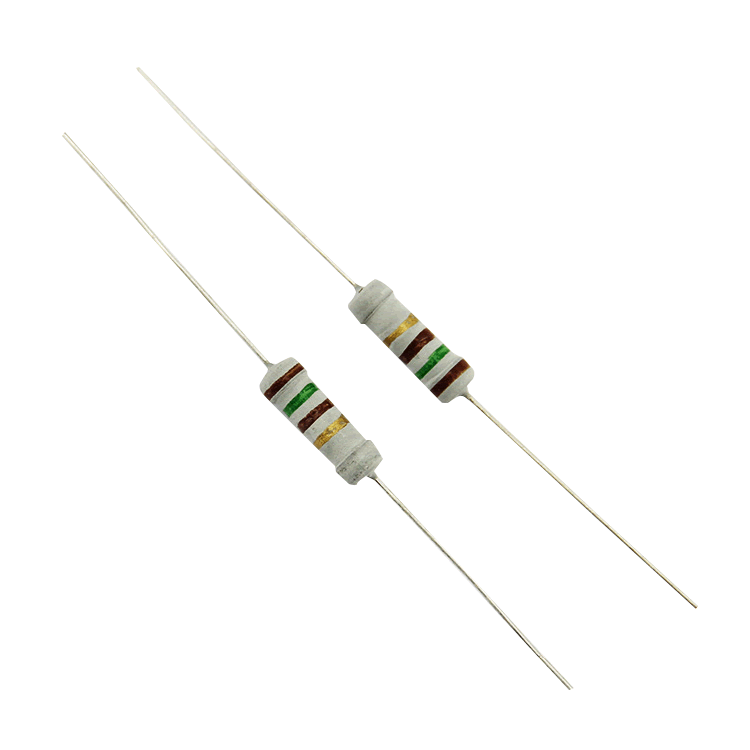

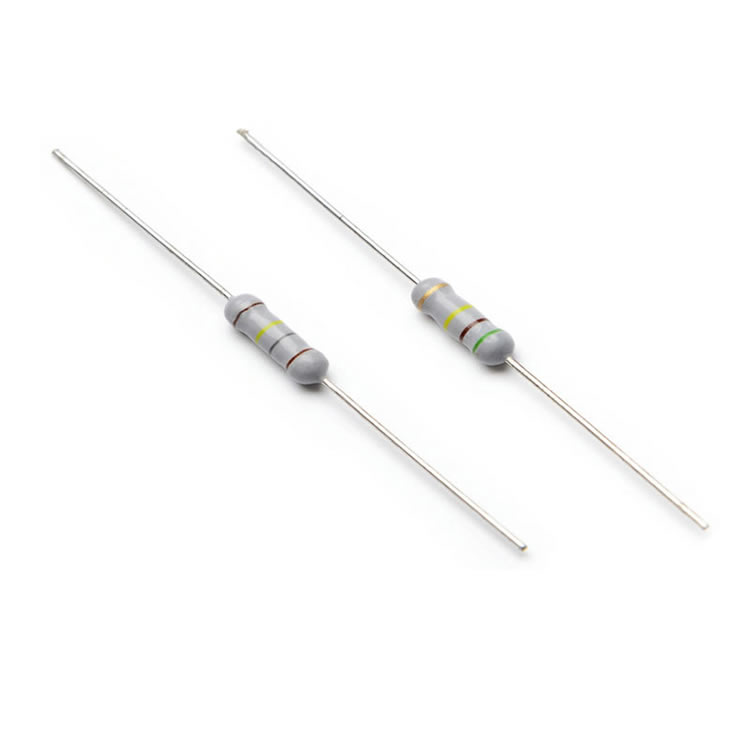

額定功率：1/4W
阻值范圍：1Ω～5.1MΩ
Ω最高精度：±2%
電阻技術：膜式電阻
封裝材料：碳膜
封裝方式：真空鍍膜
安裝方式：焊接安裝
工作溫度范圍：-55～+125℃
外型尺寸：L=6.3mm D=2.3mm
應用領域：通訊設備、儀器儀表
■ 產品簡介
碳膜電阻器是膜式電阻器中的一種。它是采用高溫真空鍍膜技術將碳緊密附在瓷棒表面形成碳膜，然后加適當接頭切割，并在其表面涂上環氧樹脂密封保護而成的。其表面常涂以綠色保護漆。碳膜的厚度決定阻值的大小，通常用控制膜的厚度和刻槽來控制電阻器。碳膜電阻亦稱“熱分解碳膜電阻”。碳?xì)浠衔镌谡婵罩懈邷責岱纸獾奶汲练e在基體上的一種薄膜電阻。價格低廉，性能穩定，阻值與功率范圍寬。
■ 主要特點
1、精度：2% 5% ，精度高，通過對膜切割螺紋可調整阻值，制成精密電阻器。
2、阻值范圍：阻值范圍寬，一般為2.1Ω~10MΩ。
3、標稱阻值：E-48。
4、極限電壓高。
5、極好的長期穩定性，電壓的改變對阻值的影響極小，且具有負溫度系數。
6、包裝方式有帶裝、散裝。
7、高頻特性好，可制成高頻電阻器和超高頻電阻器，固有噪聲電動勢小，在10UV/V以下。
8、額定功率有1/8W、1/4W、1/2W、1W、2W、5W、10W。
9、脈沖負荷穩定，對脈沖的適應性好。應用范圍非常廣泛，適用于交流、直流和脈沖電路。
■ 結構圖
■ 外型尺寸及主要技術指標
◆ 外型尺寸尺寸單位：mm
型號 | 外形尺寸 | |||
L | D | l | d | |
RT14 | 6.3±0.5 | 2.3±0.3 | 27±2 | 0.50±0.05 |
◆ 主要技術指標
型號 | 額定功率(W) | 阻值范圍(Ω) | 精度(%) | 元件極限電阻(V) | 耐電壓(V) | 溫度系數(PPM/℃) |
RT14 | 1/4 | 1Ω～5.1MΩ | ±2% | 250 | 350 | +350～-1000 |
■ 降功耗曲線圖
■ 主要檢驗項目、試驗方法及性能要求
檢驗項目 | 性能要求 | 試驗方法 |
可焊性 | 浸潤面積≥95% | 焊槽法 235±5℃，2s |
引出端強度 | ΔR≤±(1%R+0.05Ω) | 10N，30s |
恒定濕熱 | ΔR≤±(5%R+0.1Ω) | 40±2℃，93±3%RH，1000h |
振動 | ΔR≤±(1%R+0.05Ω) | 10～500Hz，0.75mmm or 98m/s2，6h |
耐焊接熱 | ΔR≤±(1%R+0.05Ω) | 260±5℃ 10±1s |
溫度快速文化 | ΔR≤±(1%R+0.05Ω) | -55℃，30min/125℃，30min，5cycles |
70℃耐久性 | ΔR≤±(5%R+0.1Ω) | 70±2℃，PR，1000h |
過載 | ΔR≤±(1%R+0.05Ω) | 2.5 VR，5s |
■ 客戶選型 例如：RT 1/4W 20Ω ±5%,型號：RT-14-20R-J
RT | 14 | 20R | J |
代碼 | 額定功率 | 阻值 | 精度 |
RT系列 | 13=1/6W 14/14S=1/4W 15/15S=1/2W 16=1W 17=2W | 0R1=0.1Ω 0R22=0.22Ω 100R=100Ω | J=±5% |
■ 電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
◆電阻在使用過程中不能超過電阻的最高使用電壓
