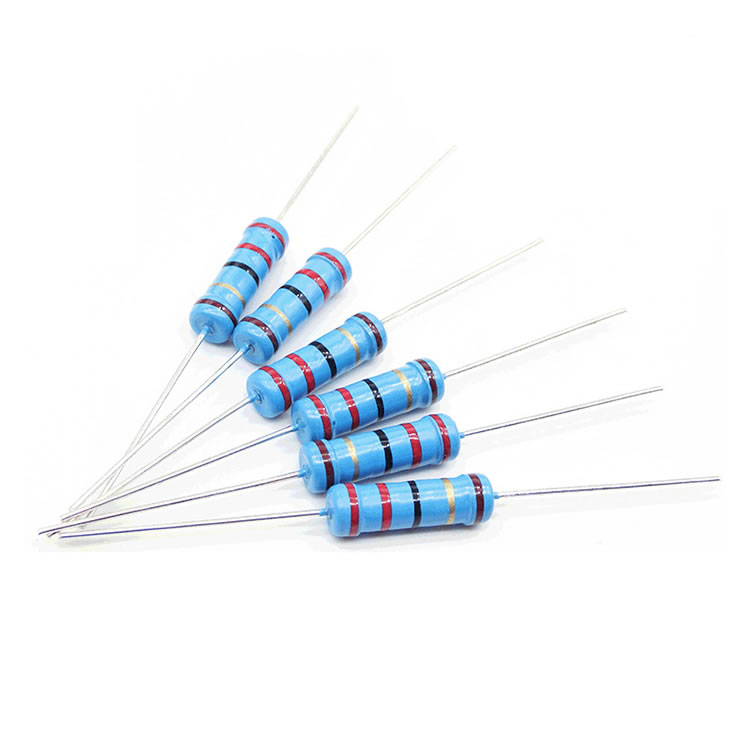

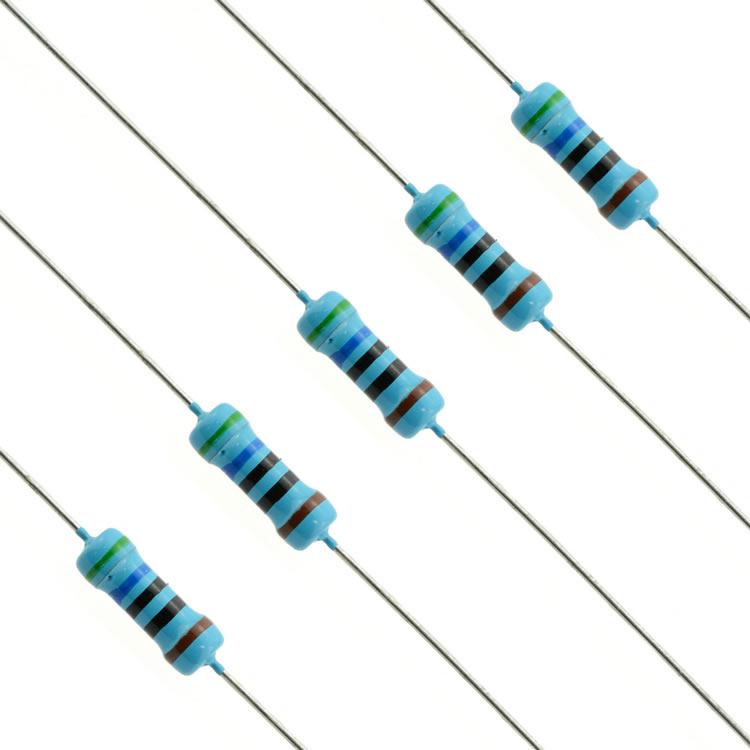

■ 產品簡介
金屬膜精密電阻它是采用高溫真空鍍膜技術將鎳鉻或類似的合金緊密附在瓷棒表面形成皮膜，經過切割調試阻值，以達到最終要求的精密阻值，然后加適當接頭切割，并在其表面涂上環氧樹脂密封保護而成的。由于它是引線式電阻，方便手工安裝及維修，用在大部分家電、通訊、儀器儀表上。
■ 主要特點
1、相對精密插件電阻和繞線電阻，它的外形小巧精美，如果是一些小體積的產品用上去會非常節省空間，上貼片機焊接的一致性好，效率高。
2、精度最高可做0.01%，溫度系數最低可做到5PMM。
3、尺寸范圍廣，最小可做到0201，最大2512。
4、性價比高，比同規格圓柱狀金屬膜電阻便宜差不多1倍左右，有的規格甚至更多。

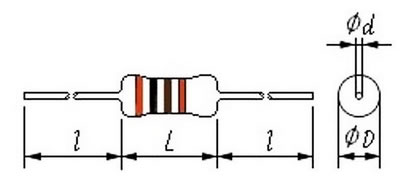

■ 結構圖
■ 外型尺寸及主要技術指標
◆ 外型尺寸尺寸單位：mm
型號 | 外形尺寸(mm) | |||
L | D | l | d | |
RJ13 | 3.2±2 | 1.8±0.2 | 27±2 | 0.43±0.05 |
◆ 主要技術指標
型號 | 額定功率(W) | 阻值范圍(Ω) | 精度(%) | 元件極限電阻(V) | 耐電壓(V) | 溫度系數(PPM/℃) |
RJ13 | 1/6 | 1Ω～10MΩ | ±0.1% | 200 | 250 | ±25 |
■ 降功耗曲線圖
■ 主要檢驗項目、試驗方法及性能要求
檢驗項目 | 性能要求 | 試驗方法 |
可焊性 | 浸潤面積≥95% | 焊槽法 235±5℃，2s |
引出端強度 | ΔR≤±(1%R+0.05Ω) | 10N，30s |
恒定濕熱 | ΔR≤±(5%R+0.1Ω) | 40±2℃，93±3%RH，1000h |
振動 | ΔR≤±(1%R+0.05Ω) | 10～500Hz，0.75mmm or 98m/s2，6h |
耐焊接熱 | ΔR≤±(1%R+0.05Ω) | 260±5℃ 10±1s |
溫度快速文化 | ΔR≤±(1%R+0.05Ω) | -55℃，30min/125℃，30min，5cycles |
70℃耐久性 | ΔR≤±(5%R+0.1Ω) | 70±2℃，PR，1000h |
過載 | ΔR≤±(1%R+0.05Ω) | 2.5 VR，5s |
■ 客戶選型 例如：RJ 1/4W 20Ω ±5%,型號：RJ-14-20R-J
RJ | 14 | 20R | J |
代碼 | 額定功率 | 阻值 | 精度 |
RJ系列 | 13=1/6W 14/14S=1/4W 15/15S=1/2W 16/16S=1W 17/17S=2W | 0R1=0.1Ω 0R22=0.22Ω 100R=100Ω | B=±0.1% |
■ 電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
◆電阻在使用過程中不能超過電阻的最高使用電壓
