■ 產品簡介

水泥電阻是將電阻線繞在無堿性耐熱瓷件上，外面加上耐熱、耐濕及耐腐蝕之材料保護固定并把繞線電阻體放入方形瓷器框內，用特殊不燃性耐熱水泥充填密封而成。水泥電阻的外側主要是陶瓷材質。

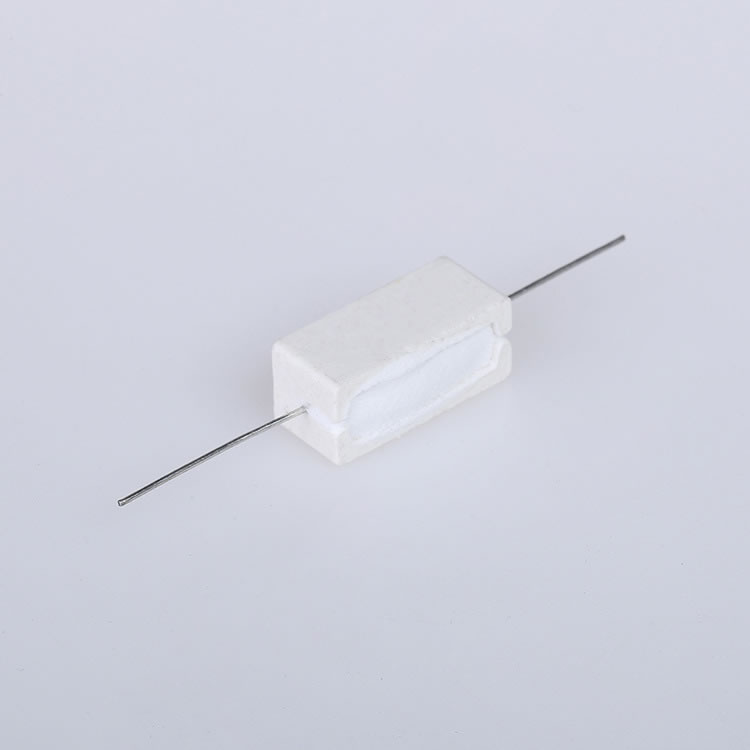

水泥電阻器，就是用水泥（其實不是水泥而是耐火泥，這是俗稱）灌封的電阻器，即將電阻線繞在無堿性耐熱瓷件上，外面加上耐熱、耐濕及耐腐蝕材料保護固定，并把繞線電阻體放入方形瓷器框內，用特殊無燃性耐熱水泥充填密封而成。水泥電阻器有普通水泥電阻器和水泥繞線電阻器兩類。水泥電阻器外形如圖。水泥電阻器是線繞電阻器的一種，它屬于功率較大的電阻，能夠允許較大電流的通過。它的作用和一般電阻一樣，只是可以用在電流大的場合，比如和電動機串聯，限制電動機的啟動電流，阻值一般不大。

水泥電阻器具有體積小、耐震、耐濕、耐熱及良好散熱、低價格等特性，廣泛應用于電源適配器、音響設備、音響分頻器、儀器、儀表、電視機、汽車等設備中。

■ 主要特點

1、耐震、耐濕、耐熱及良好散熱，低價格等特性。
2、完全絕緣，適用于印刷電路板。
3、瓷棒上繞線然后接頭電焊，制出精確電阻值及延長壽命。
4、高電阻值采用金屬氧化皮膜體(MO)代替繞線方式制成。
5、耐熱性優，電阻溫度系數小，呈直線變化。
6、耐短時間超負載，低雜音，阻值經年無變化。
7、防爆性能好，起保護作用。

■ 結構圖

■ 外型尺寸及主要技術指標

◆ 外型尺寸尺寸單位：mm

◆ 主要技術指標

■ 降功耗曲線圖

■ 主要檢驗項目、試驗方法及性能要求

■ 客戶選型 例如：SQM 5W 20Ω ±5%,型號：SQM-5-20R-J

■ 電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
