變頻器的制動電阻連接步驟：
1、內部四個端子：DC/R ；B /DC ；B-；DC-，其中DC/R 與B /DC 出廠時短接。
2、四個端子的內部接線：其中DC/R 是接三相橋整出來的直流母線的正端；
3、B /DC 與DC/R 短接后也是直流母線的正端；
4、B-經一個開關管接到直流母線的負端。
5、DC-直接接到直流母線的負端。

如何接制動單元與制動電阻：

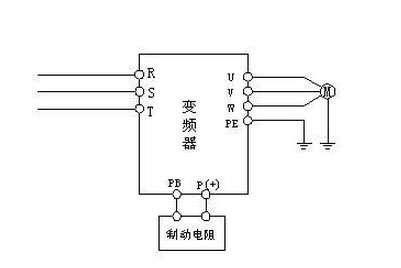

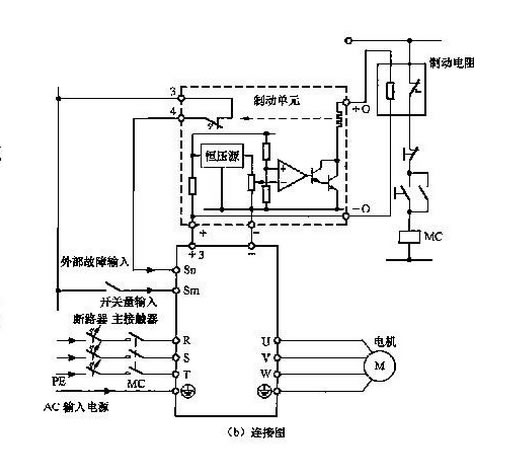

75KW以內無需接制動單元，直接接制動電阻，接在B/DC 與B-，當直流母線過電壓時，開關管導通，通過電阻將電能轉化為熱能消耗掉；75KW以上需接制動單元，再接制動電阻，其中制動單元接在B /DC 與DC-，制動電阻接在制動單元的端子上，當接在直流母線兩端的制動單元檢測到過電壓時，制動單元內部開關管導通，同樣通過電阻將電能轉化為熱能消耗掉。

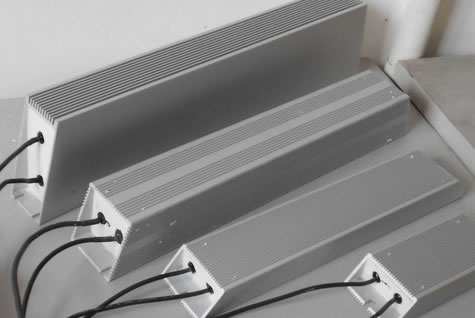

制動電阻的安裝：

制動電阻是一個發熱體，基于該情況，安裝的要點如下：
1、在安裝的位置方面，制動電阻不能和變頻器裝在同一個控制柜當值，這是為了避免變頻器受熱從而出現問題與故障。也不能將變頻器與其他容易發熱的設備放置一起。當然，制動電阻也不能與變頻器相隔太遠，保持在五米的范圍內，最多不能超過十米。

2、在電阻柜的設計上，一定要將制動電阻散熱這一問題算進去，需要保證充分的散熱才行。首先需要保留足夠的空間；第二需要打好散熱孔。在面對接通比較頻繁的制動電阻時，則需要配置散熱風扇了，這是避免故障的最好辦法。

制動電阻的配線：

因為制動電阻通常和直流電路的“+”端相接，一旦掉在地上，影響人身安全。所以，接線一定要牢靠。尤其是靠近電阻箱的接線端子，容易因受熱而氧化，應特別注意。在電阻箱與變頻柜超過五米的情況下，需要采用雙絞線。
