在以往與客戶的交流當中，還有不少客戶咨詢的外置再生電阻的選擇和參數設置問題，其實這些在說明書上都有，也都相當規范、標準、準確�，F(xiàn)在就來解讀一下說明書中這些頁面的表達意思：

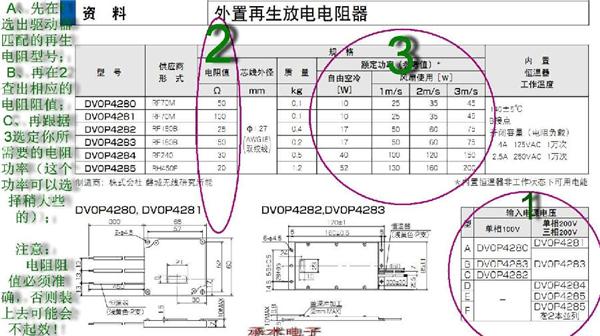

上圖截圖就是外置再生電阻選型的說明，圖中概括了松下所有伺服型號匹配的再生電阻：松下伺服每一系列都劃分A、B、C、D、E、F種類型，這個類型，就是伺服驅動器型號的第二位字母。看上圖右下角的圓圈1位置，當然啦，選擇再生電阻，還得區分清楚伺服驅動器輸入電壓的范圍值，不同的輸入電壓的伺服驅動器，所用的外置再生電阻不同。圖中1部分列出了所有100V和200V供電的伺服驅動器所匹配的外置再生電阻型號，該型號當然是松下規范定義的型號，屬于松下能提供的標準可選件。

外置再生電阻松下型號所對應的生產廠家型號，在圖例的上半部分有說明，就是“供應商形式”欄。不用懷疑，生產全球化，外置再生電阻當然是請松下公司評審?fù)ㄟ^(guò)的有資質的廠家專門生產供應的；如果我們自己外購，最關鍵最關鍵的阻抗匹配，也就是上圖“2”中的對應阻值，因?yàn)樗欧�必須根�?jù)這個來匹配起效；上圖的“3”中是每個外置再生放點電阻的標稱承受功率，大家可看到，同一型號，在自由空冷以及不同風速的風冷狀態下所能承受的功率不同，我們外購該電阻時，選擇所能承受功率的級別，最起碼最起碼要高于自由空冷以上的功率級別；這里再包含另外一層信息，就是外置再生放點電阻工作會發熱，加風冷能夠使得外置再生放電電阻能承受更大的功率負荷。

綜上所述，選擇外置再生放電電阻，我們最關鍵需要兩個明確兩個最關鍵條件，匹配的電阻阻值、足夠大的功率。

當然，上圖所包含的，遠不止這幾個信息，有外置再生放電電阻的安裝尺寸、引線芯線外徑、質量，松下公司標準的位置再生放電電阻還有內置保險絲，有其工作溫度，和工作壽命次數。
