  • RY17S 插件繞線金屬氧化膜電阻
  • RY17S 插件繞線金屬氧化膜電阻
  • RY17S 插件繞線金屬氧化膜電阻

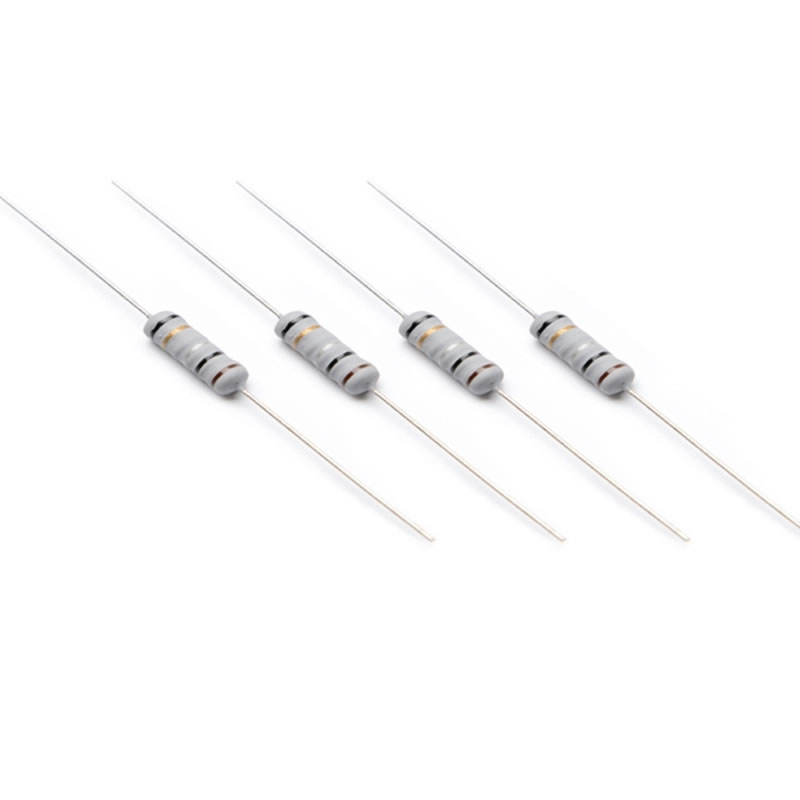

RY17S 插件繞線金屬氧化膜電阻

  • 額定功率：2W

  • 阻值范圍：0.1Ω～100KΩ

    Ω

  • 最高精度：±1%

  • 電阻技術：膜式電阻

  • 封裝材料：合金金屬

  • 封裝方式：真空蒸發

  • 安裝方式：焊接安裝

  • 工作溫度范圍：-55～+125℃

  • 外型尺寸：L=11mm D=4.5mm

  • 應用領域：家電、通訊、儀器儀表

產品詳情

■ 產品簡介

金屬氧化膜電阻器就是以特種金屬或合金作電阻材料，用真空蒸發或濺射的方法，在陶瓷或玻璃基本上形成氧化的電阻膜層的電阻器。金屬膜電阻器一般采用真空蒸發工藝制得，即在真空中加熱合金，合金蒸發，使瓷棒表面形成一層導電金屬膜。刻槽和改變金屬膜厚度可以控制阻值。它的耐熱性、噪聲電勢、溫度系數、電壓系數等電性能比碳膜電阻器優良。金屬膜電阻器的制造工藝比較靈活，不僅可以調整它的材料成分和膜層厚度，也可通過刻槽調整阻值，因而可以制成性能良好，阻值范圍較寬的電阻器。

■ 結構圖

RY金屬氧化膜電阻器結構圖

■ 外型尺寸及主要技術指標

RY金屬氧化膜電阻器尺寸圖

◆ 外型尺寸尺寸單位：mm

型號

外形尺寸(mm)

L

D

l

d

RY17S

11.0±1.0

4.5±0.5

27±2

0.65±0.05

◆ 主要技術指標

型號

額定功率(W)

阻值范圍(Ω)

精度(%)

元件極限電阻(V)

耐電壓(V)

溫度系數(PPM/℃)

RY17S

2

0.1Ω～100KΩ

±1%
±2%
±5%

350

600

±250%

■ 降功耗曲線圖

RY金屬氧化膜電阻器降功耗曲線圖

■ 主要檢驗項目、試驗方法及性能要求

檢驗項目

性能要求

試驗方法

可焊性

浸潤面積≥95%

焊槽法 235±5℃，2s

引出端強度

ΔR≤±(1%R+0.05Ω)

10N，30s

恒定濕熱

ΔR≤±(5%R+0.1Ω)

40±2℃，93±3%RH，1000h

振動

ΔR≤±(1%R+0.05Ω)

10～500Hz，0.75mmm or 98m/s2，6h

耐焊接熱

ΔR≤±(1%R+0.05Ω)

260±5℃ 10±1s

溫度快速文化

ΔR≤±(1%R+0.05Ω)

-55℃，30min/125℃，30min，5cycles

70℃耐久性

ΔR≤±(5%R+0.1Ω)

70±2℃，PR，1000h

過載

ΔR≤±(1%R+0.05Ω)

2.5 VR，5s

■ 客戶選型 例如：RY 1/4W 20Ω ±5%,型號：RY-14-20R-J

RY

14

20R

J

代碼

額定功率

阻值

精度

RY系列
RYG系列

14/14S=1/4W

15/15S=1/2W

16/16S=1W

17/17S=2W

18/18S=3W

S5/5=5W

7=7W

0R1=0.1Ω

0R22=0.22Ω

100R=100Ω

F=±1%
G=±2%
J=±5%

■ 電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。

◆電阻在使用過程中不能超過電阻的最高使用電壓

RY17S 插件繞線金屬氧化膜電阻
