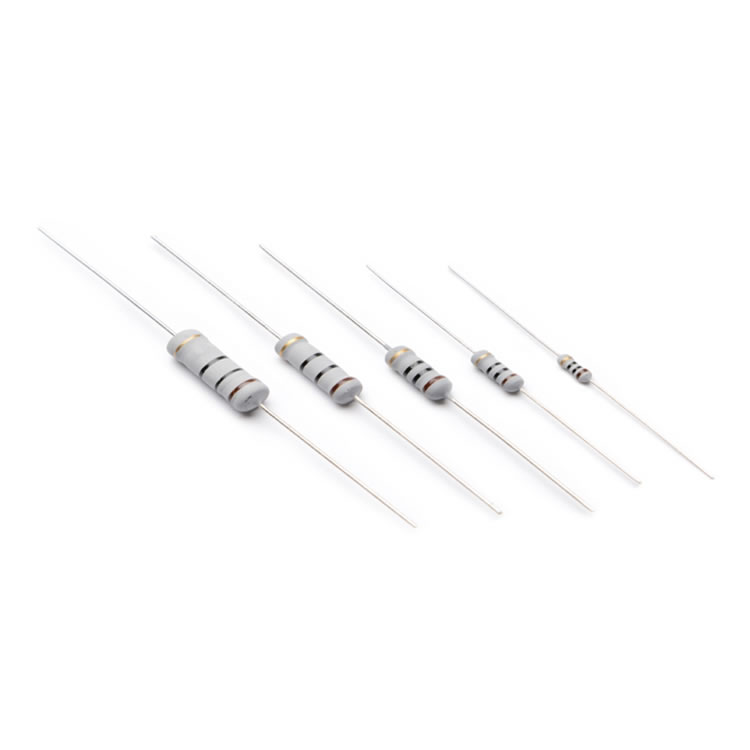

額定功率：1/4W
阻值范圍：0.1Ω～100KΩ
Ω最高精度：±1%
電阻技術：膜式電阻
封裝材料：合金金屬
封裝方式：真空蒸發
安裝方式：焊接安裝
工作溫度范圍：-55～+125℃
外型尺寸：L=6.3mm D=2.3mm
應用領域：家電、通訊、儀器儀表

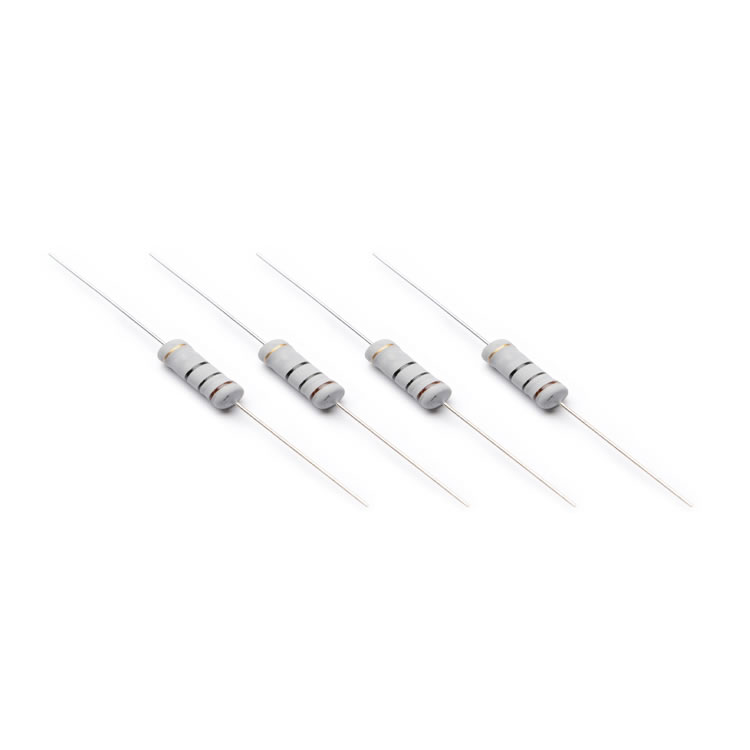

■ 產品簡介
金屬氧化膜電阻器就是以特種金屬或合金作電阻材料，用真空蒸發或濺射的方法，在陶瓷或玻璃基本上形成氧化的電阻膜層的電阻器。金屬膜電阻器一般采用真空蒸發工藝制得，即在真空中加熱合金，合金蒸發，使瓷棒表面形成一層導電金屬膜。刻槽和改變金屬膜厚度可以控制阻值。它的耐熱性、噪聲電勢、溫度系數、電壓系數等電性能比碳膜電阻器優良。金屬膜電阻器的制造工藝比較靈活，不僅可以調整它的材料成分和膜層厚度，也可通過刻槽調整阻值，因而可以制成性能良好，阻值范圍較寬的電阻器。
■ 結構圖
■ 外型尺寸及主要技術指標
◆ 外型尺寸尺寸單位：mm
型號 | 外形尺寸 | |||
L | D | l | d | |
RY14/RY14S | 6.3±0.5 | 2.3±0.3 | 27±2 | 0.5±0.05 |
◆ 主要技術指標
型號 | 額定功率(W) | 阻值范圍(Ω) | 精度(%) | 元件極限電阻(V) | 耐電壓(V) | 溫度系數(PPM/℃) |
RY14/RY14S | 1/4 | 0.1Ω～100KΩ | ±1% | 250 | 400 | ±250% |
■ 降功耗曲線圖
■ 主要檢驗項目、試驗方法及性能要求
檢驗項目 | 性能要求 | 試驗方法 |
可焊性 | 浸潤面積≥95% | 焊槽法 235±5℃，2s |
引出端強度 | ΔR≤±(1%R+0.05Ω) | 10N，30s |
恒定濕熱 | ΔR≤±(5%R+0.1Ω) | 40±2℃，93±3%RH，1000h |
振動 | ΔR≤±(1%R+0.05Ω) | 10～500Hz，0.75mmm or 98m/s2，6h |
耐焊接熱 | ΔR≤±(1%R+0.05Ω) | 260±5℃ 10±1s |
溫度快速文化 | ΔR≤±(1%R+0.05Ω) | -55℃，30min/125℃，30min，5cycles |
70℃耐久性 | ΔR≤±(5%R+0.1Ω) | 70±2℃，PR，1000h |
過載 | ΔR≤±(1%R+0.05Ω) | 2.5 VR，5s |
■ 客戶選型 例如：RY 1/4W 20Ω ±5%,型號：RY-14-20R-J
RY | 14 | 20R | J |
代碼 | 額定功率 | 阻值 | 精度 |
RY系列 | 14/14S=1/4W 15/15S=1/2W 16/16S=1W 17/17S=2W 18/18S=3W S5/5=5W 7=7W | 0R1=0.1Ω 0R22=0.22Ω 100R=100Ω | F=±1% |
■ 電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
◆電阻在使用過程中不能超過電阻的最高使用電壓
