■產品特點

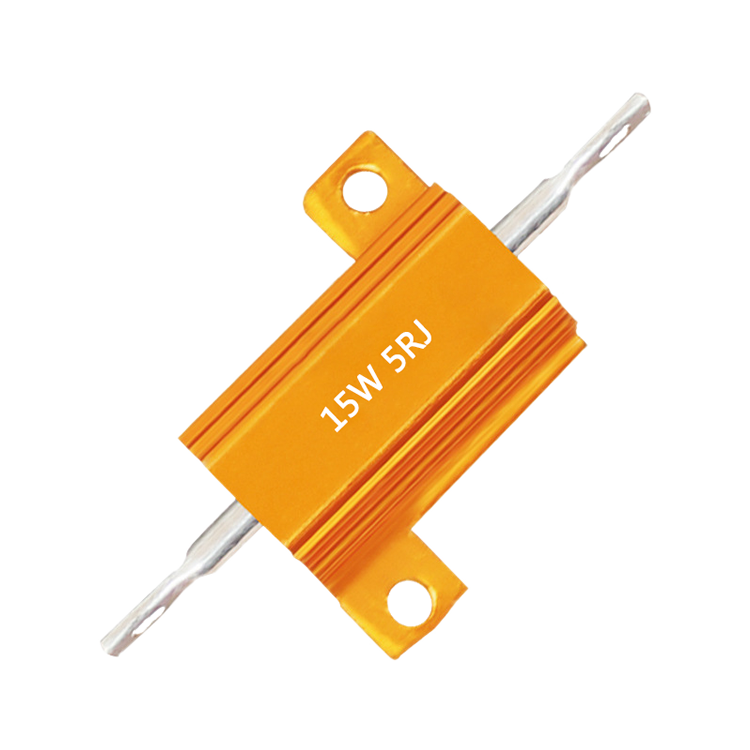

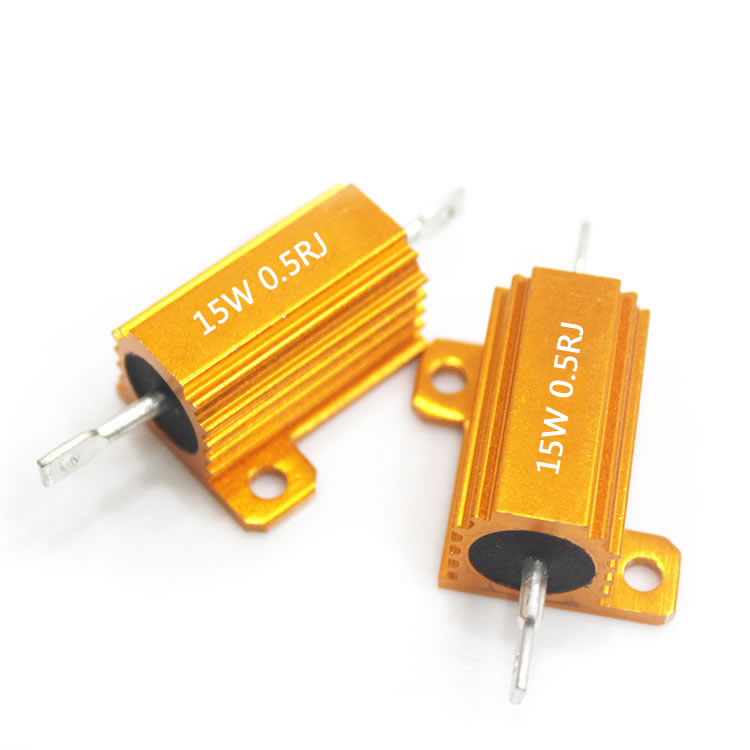

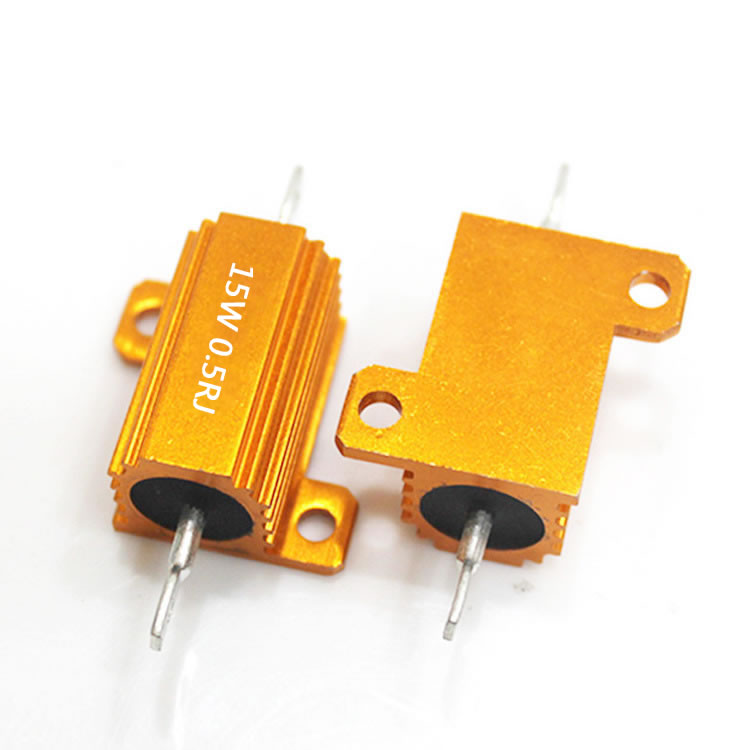

金黃色鋁殼電阻叫做金屬鋁殼電阻、無感鋁殼電阻、黃金鋁殼電阻、LED鋁殼電阻、黃色鋁殼電阻等。外殼采用鋁合金制造,表面具有散熱溝槽，具有體積小，功率大，耐高溫，過載能力強，耐氣候性、高精度、高穩定、強構架特性，有利于機械保護，安裝方便。
 黃金鋁殼電阻由于精度小，溫度系數穩定，也是電流感測電阻，標準低電感電阻，高精密電阻器理想的選擇。
 黃金鋁殼電阻應用于汽車LED燈行業時，可為客戶配套焊接高溫線和不同型號及顏色夾套。
 1、核心電阻芯部件采用絕緣耐高溫陶瓷棒作為電阻骨架，選用高級優質合金絲均勻繞制，外加金屬鋁外殼，以高絕緣不燃性電子漿料或硅銅模壓工藝進行灌封，使金屬鋁外殼與電阻核心部件緊密結合成一個堅實穩固的實體，不受外界空氣、振動和灰塵影響，具有很高的穩固性和熱傳導性。
 2、鋁外殼采用優質工業型6063鋁材，并經過表面高溫陽極處理，以達到更好的外觀和更好的散熱效果。
 3、引出端根據客戶需要采用螺桿式或帶孔端片或焊接高溫導線，方便客戶任意連接。

■規格尺寸和技術指標

◆規格尺寸尺寸單位：mm

*備注重量?jī)H供參考。

◆技術指標

*備注a、黃金鋁殼電阻需配套標準散熱基板使用，且散熱基板需大于規格尺寸中的表面積。

■額定功率遞減圖

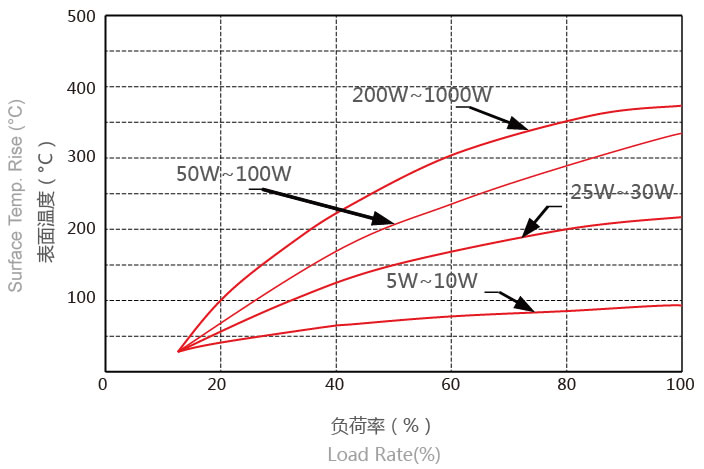

■表面溫度上升圖

■客戶選型例如：RX24 50W 0.1Ω±5%,型號：RX24 50W 0R1J；低電感，在型號中加入字母N，例如：N RX24 50W 0R1J

■電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
