■ 產品特點

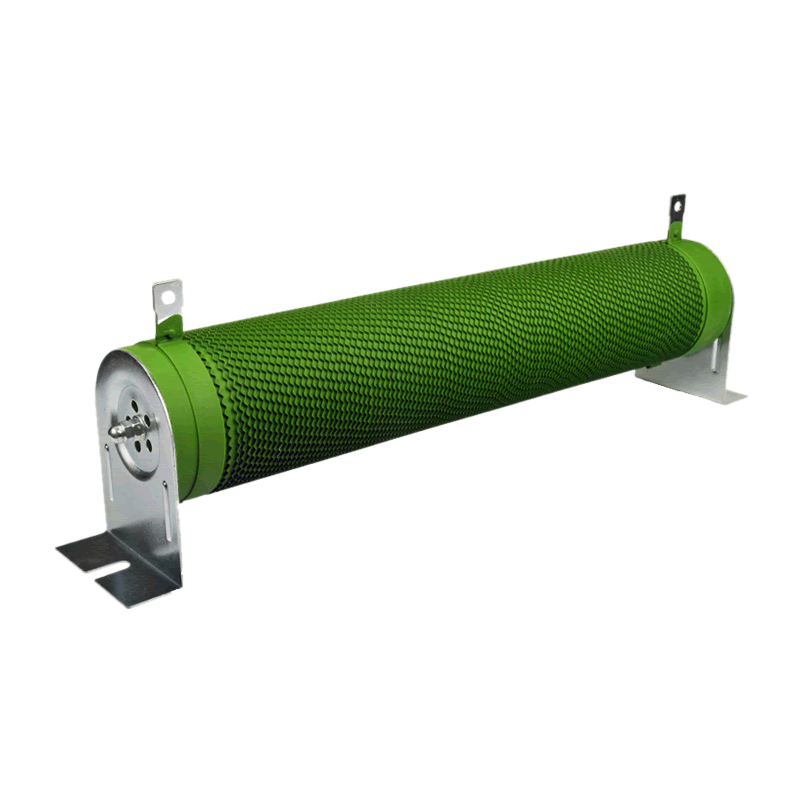

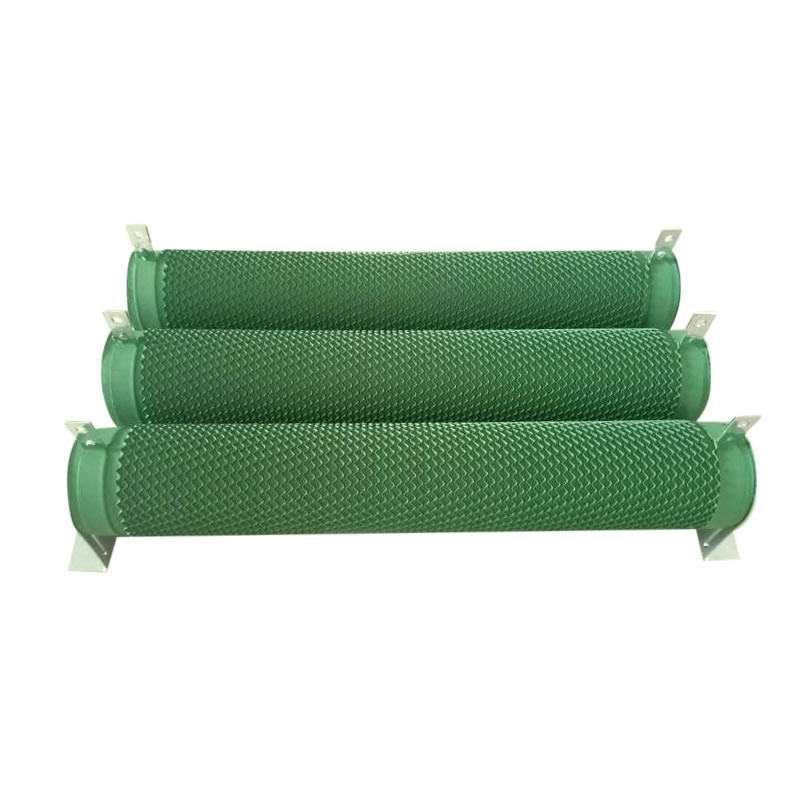

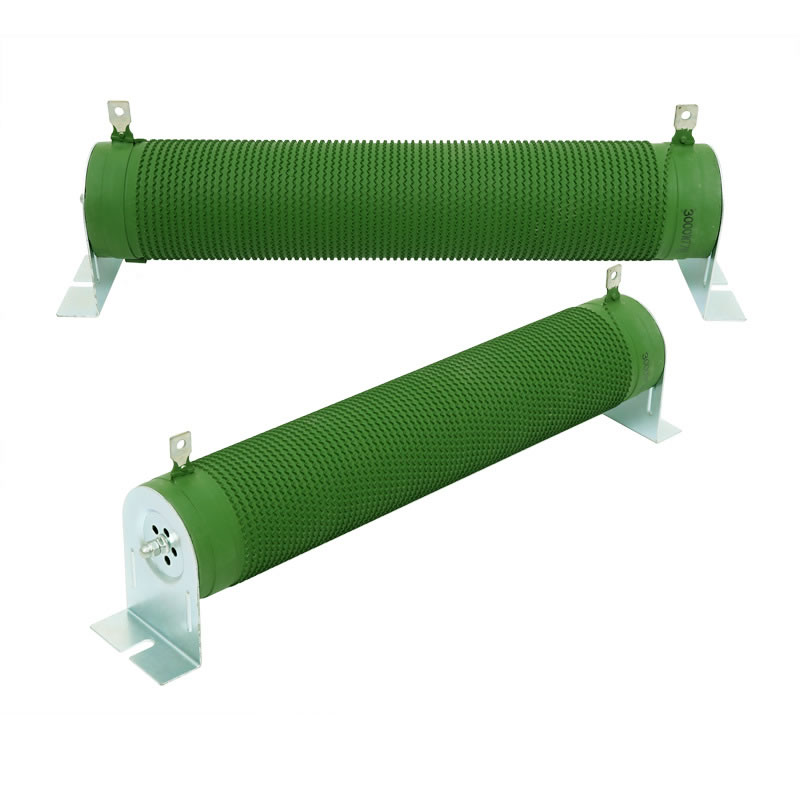

奧創電子生產的線繞型大功率電阻體選用高頻瓷管而非土陶管，高頻瓷管具有耐用、高功率、高散熱、體積小等特征。表面涂層全選用臺灣納米有機硅涂料，綠色環保、無毒無氣味，并確保功率穩定，散熱好更安全。所有五金配件均加厚、加寬、安裝穩固安全。
1、耐大電流沖擊，功率負荷性較好，較寬的功率范圍。
2、全焊接結構，產品具有較高的可靠性。
3、表面立式波紋，有利于散熱減低寄生電感量，并選用高阻燃涂層，有效保護電阻絲不被氧化，延長使用壽命。

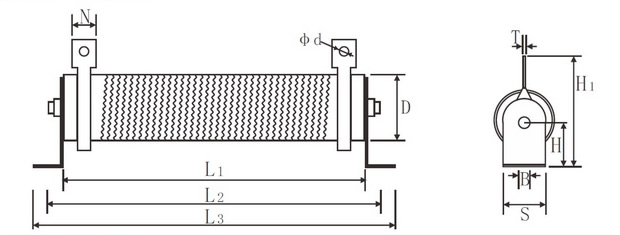

■ 結構圖
■ 規格尺寸和技術指標
◆ 規格尺寸尺寸單位：mm
型號 | 額定功率(W) | 外形尺寸(mm) | ||||||||||
L1±2 | L2±5 | L3±3 | D±2 | B±1 | S±2 | H±1 | H1±3 | N±2 | Φd±1 | T±0.5 | ||
RXBW | 200W | 266 | 288 | 310 | 28 | 6.5 | 27 | 28 | 62 | 9 | 4.5 | 1.2 |
*備注 客戶有特殊要求，可以協商定制。
◆ 技術指標
型號 | 額定功率(W) | 阻值范圍(Ω) | 阻值允許偏差(%) | 最高工作電壓(V) | 耐電壓(V) | 溫度系數(PPM/℃) |
RXBW | 200W | 1～10 | J(±5%) | √PR | 1500 | ±250 |

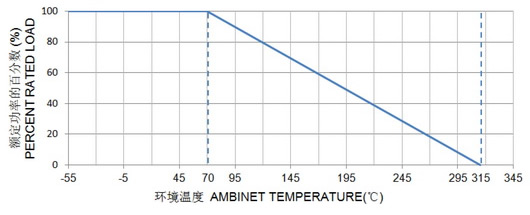

■ 降功耗曲線圖
■ 性能指示
試驗項目 | 性能要求 | 試驗方法 |
可焊性 | 浸潤面積≥95% | 焊槽法 235±5℃，2s |
引出端強度 | △R≤±(1%R+0.05Ω) | 20N，30s |
恒定濕熱 | △R≤±(2%R+0.05Ω) | 40±2℃,93±3RH,1000h |
振動 | △R≤±(1%R+0.05Ω) | 10～500Hz，0.75mmm or 98m/s2，6h |
碰撞 | △R≤±(1%R+0.05Ω) | 頻率 40～80 次/分 2000次 |
表面溫升 | ≤275℃ | 施加額定功率負荷 PR |
室溫耐久性 | △R≤±(5%R+0.05Ω) | 室溫 PR,1000h |
過載 | △R≤±(2%R+0.05Ω) | 10PR,5s |
■ 客戶選型 例如：RXBW 50W 10Ω ±5% ,型號：RXBW-50-10R-J
RXBW | 50 | 10R | J |
代碼 | 額定功率 | 阻值 | 精度 |
RXBW系列 | 05=5W 10=10W 25=25W 100=100W 300=300W | 0R1=0.1Ω 0R22=0.22Ω 100R=100Ω | J=±5% K=±10% |
■ 電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
