■ 產品特點
1、電阻表面采用4次燒結被釉，使電阻絲得到有效保護，從而提高電阻的使用壽命。
2、采用95瓷管，散熱性能更好，使用壽命更長，不易損壞。
3、采用紫銅鍍錫接線柱，可以和電阻絲緊密接觸，導電效果更好，可以在第一環節減少電能損失。
■ 結構圖
■ 規格尺寸和技術指標
◆ 規格尺寸尺寸單位：mm
型號 | 額定功率(W) | 外形尺寸(mm) | 重量(g) | |||||||||||
L | D | d | H | h | L1 | K | b | t | d1 | C | RX20 | RX20-T | ||

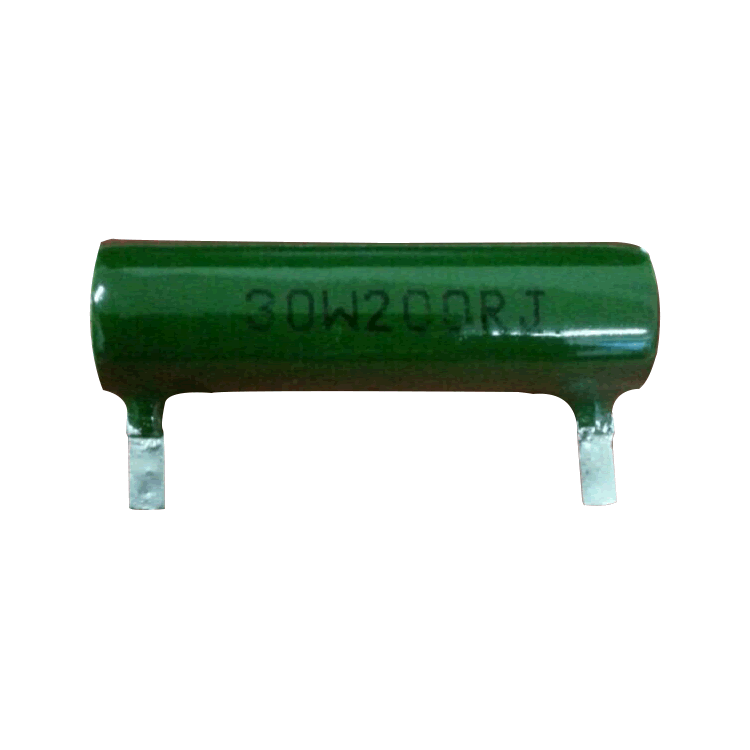

RX20(T) | 30W | 71±2.2 | 21±2.5 | 12±0.8 | 39 | 35±2.5 | 44 | 6+2 | 3.5±0.8 | 4.5 | 2 | 8±1.5 | 80 | 90 |
◆ 技術指標
型號 | 額定功率(W) | 阻值范圍(Ω) | 精度 | 溫度系數(PPM/℃) | |
RX20 | RX20-T | ||||
RX20(T) | 30W | 10～25K | 10～300 | ±5%，±10% | ±250 |
■ 降功耗曲線圖
■ 客戶選型 例如：RX20 100W 10Ω ±5%,型號：RX20-100-10R-J；低電感，在型號中加入字母N，例如： N RX20-100-10R-J
RX20 | 100 | 10R | J | B |
代碼 | 額定功率 | 阻值 | 精度 | 溫度系數 |
RX20(T)系列 | 05=5W 10=10W 25=25W 100=100W 300=300W | 0R1=0.1Ω 0R22=0.22Ω 100R=100Ω | J=±5% K=±10% | L=±250PPM |
■ 電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
