8W RX20大功率型被釉線繞瓷管可調負載電阻器

  • 額定功率：8W

  • 阻值范圍：5.1～2K

    Ω

  • 最高精度：±5%

  • 電阻技術：線繞電阻

  • 封裝材料：琺瑯

  • 封裝方式：被釉

  • 工作溫度范圍：-55℃～+155℃

  • 外型尺寸：L=35mm W=14mm

  • 應用領域：交通鐵路、儀器儀表

*備注 T系列為可調，N系列為無感；可提供安裝套件（選購件）。

產品詳情

■ 產品特點

1、電阻表面采用4次燒結被釉，使電阻絲得到有效保護，從而提高電阻的使用壽命。
2、采用95瓷管，散熱性能更好，使用壽命更長，不易損壞。
3、采用紫銅鍍錫接線柱，可以和電阻絲緊密接觸，導電效果更好，可以在第一環節減少電能損失。

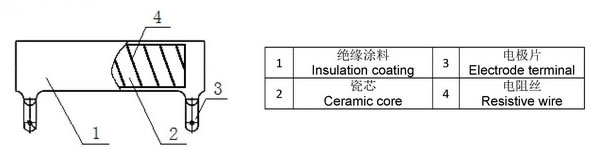

■ 結構圖

RX20大功率型被釉線繞瓷管可調負載電阻器結構圖

■ 規格尺寸和技術指標

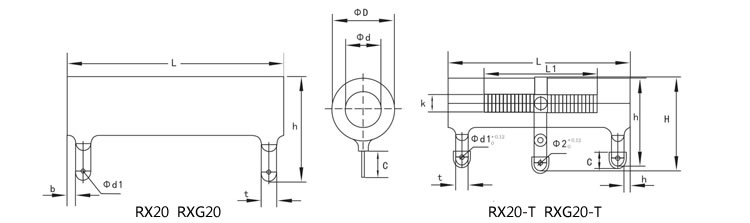

RX20大功率型被釉線繞瓷管可調負載電阻器尺寸圖

◆ 規格尺寸尺寸單位：mm

型號

額定功率(W)

外形尺寸

重量

L

D

d

H

h

L1

K

b

t

d1

C

RX20

RX20-T

RX20(T)

8W

35±1.5

14±2

5.5±0.5

-

28.5±2.5

-

-

3.5±0.8

4.5

2

8±1.5

23


◆ 技術指標

型號

額定功率(W)

阻值范圍(Ω)

精度

溫度系數(PPM/℃)

RX20

RX20-T

RX20(T)

8W

5.1～2K



±5%，±10%

±250

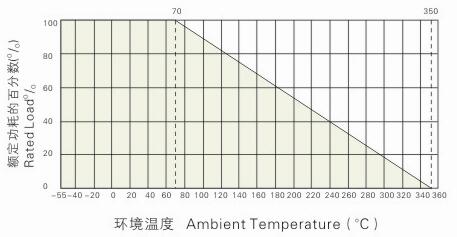

■ 降功耗曲線圖

RX20大功率型被釉線繞瓷管可調負載電阻器降功耗曲線圖

■ 客戶選型 例如：RX20 100W 10Ω ±5%,型號：RX20-100-10R-J；低電感，在型號中加入字母N，例如： N RX20-100-10R-J

RX20

100

10R

J

B

代碼

額定功率

阻值

精度

溫度系數

RX20(T)系列
RXG20(T)系列

05=5W

10=10W

25=25W

100=100W

300=300W

0R1=0.1Ω

0R22=0.22Ω

100R=100Ω

J=±5%

K=±10%

L=±250PPM

■ 電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
