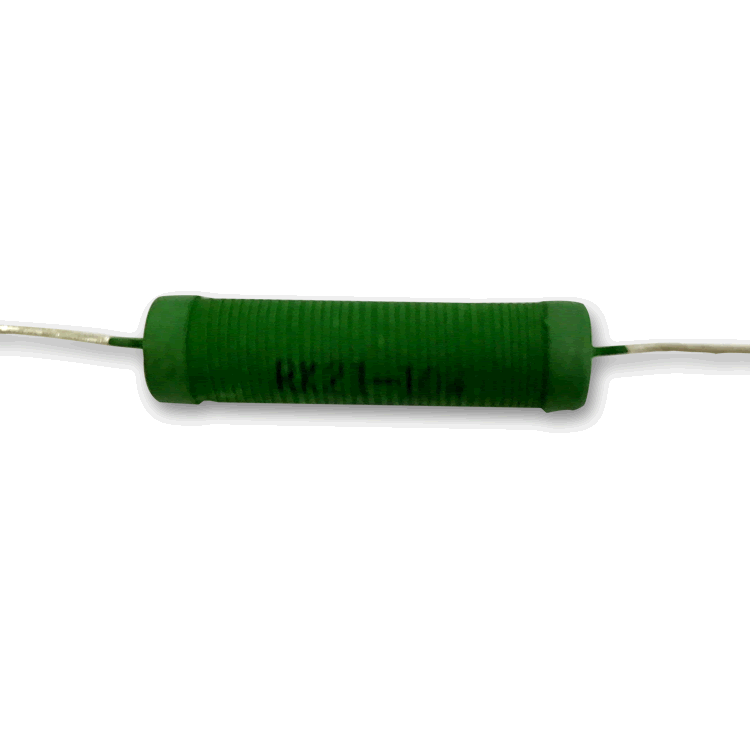

額定功率：1W
阻值范圍：R1～1K
Ω最高精度：±0.1%
電阻技術：線繞電阻
封裝材料：阻燃漆或琺瑯
封裝方式：被漆
工作溫度范圍：-55℃～+155℃
外型尺寸：L=14mm W=4mm
應用領域：電信通訊、儀器儀表
■ 產品特點
1、通過專業的封帽或壓帽設備將銅線的帽蓋與電阻瓷體緊密結合，確保電阻的穩定性。
2、電阻基本陶瓷采用氧化鋁陶瓷或滑石瓷，確保了很好的穩固性和散熱性。
3、上面纏繞金屬合金絲，再采用不燃性涂漆包封，具有體積小、耐熱性好、溫度系數小、阻值精度高、短時間超負載性能優、阻值經年無變化等特性、可制作無感型，規格尺寸可按客戶要求制作。
4、可依客戶要求制作臥式安裝、立式安裝或者成型立式安裝。

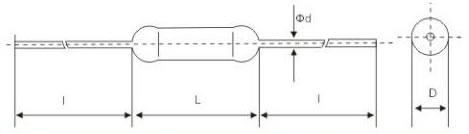

■ 結構圖
■ 規格尺寸和技術指標
◆ 規格尺寸尺寸單位：mm
型號 | 額定功率(W) | 外形尺寸 | |||
L±2 | D±1 | d±0.05 | 1±3 | ||
RX21 | 1 | 14 | 4 | 0.6 | 25 |
*備注 客戶有特殊要求，可以協商定制。
◆ 技術指標
型號 | 額定功率(W) | 溫度系數(PPM/℃) | 阻值范圍(Ω) | 額定功率 | 使用溫度范圍 | |
0.1%、0.25%、0.5% | 1%、3%、5% | |||||
RX21 | 1 | ±25，±50，±100，±250 | R1～1K | R01～1K | ±70℃ | -55℃～+155℃ |

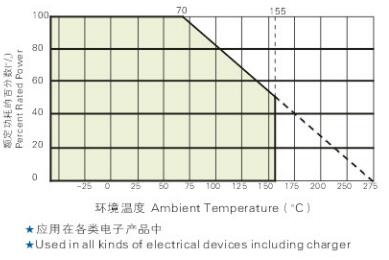

■ 降功耗曲線圖
■ 性能指示
試驗項目 | 性能要求 | 試驗方法 | ||||||||||||
短時間過負載 | △R≤±(1%R+0.05Ω) | 10V，5S | ||||||||||||
溫度快速變化 | △R≤±(1%R+0.05Ω) | 55℃/275℃，30min 5cycle | ||||||||||||
耐焊接熱 | △R≤±(1%R+0.05Ω) | 125℃,16H/55℃,RH93±3%,24h/-55℃,2h/15～35℃,8.5kpa,1h | ||||||||||||
氣候順序 | △R≤±(5%R+0.1Ω) | 350±10℃,3.5+0.5s | ||||||||||||
70℃耐久性 | △R≤±(5%R+0.1Ω) | 70±2℃,PR,1000h | ||||||||||||
■ 客戶選型 例如：RX21 10W 30KΩ ±1% 溫度系數為±100PPM/℃,型號：RX21-10-30KR-FK；低電感，在型號中加入字母N，例如： N RX21-10-30KR-FK
RX21 | 10 | 30KR | J | B |
代碼 | 額定功率 | 阻值 | 精度 | 溫度系數 |
RX21系列 | 05=5W 10=10W 25=25W 100=100W 300=300W | 0R1=0.1Ω 0R22=0.22Ω 100R=100Ω | B=±0.1% C=±0.25% D=±0.5% F=±1% H=±3% J=±5% | L=±250PPM B=±200PPM K=±100PPM Y=±50PPM |
■ 電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
