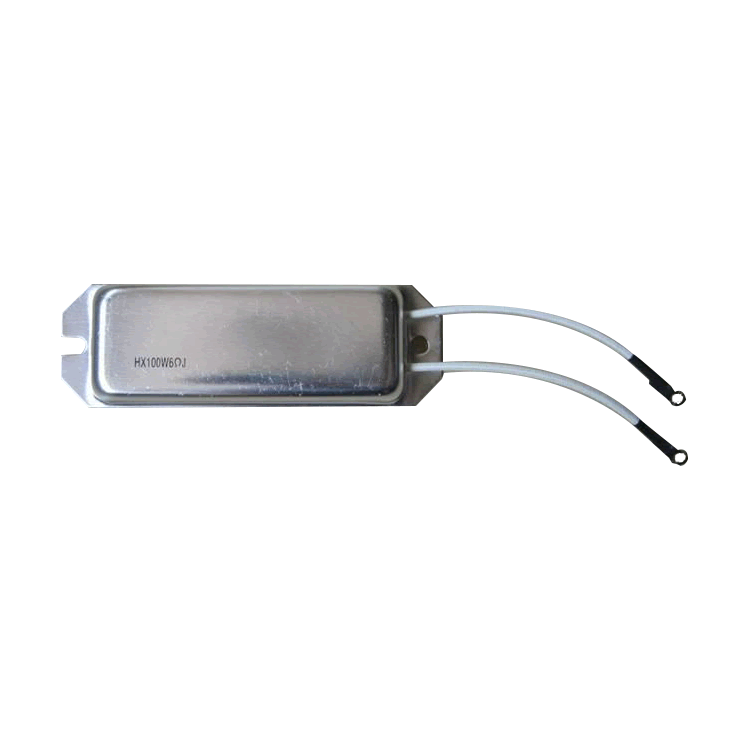

■ 產品特點
采用高散熱鋁外殼，高絕緣不燃性填充料灌封，極易散熱；具有耐振動、耐氣候性、長期穩定性；功率大、體積小、安裝方便、外觀美觀。
■ 規格尺寸和技術指標
◆ 規格尺寸尺寸單位：mm
型號 | 25℃下額 | 外形尺寸(mm) | |||||||
L1±1.5 | L2±1.5 | L3±1.5 | L4±0.5 | L5±1.5 | B±1 | H±1 | D±0.5 | ||
RXC100 | 100 | 100 | 115 | 130 | 5.5 | 100 | 42 | 21 | 5.5 |
*備注：尺寸僅供參考，具體尺寸和選型需咨詢
◆ 電氣參數
型號 | 25℃下額定功率(W) | 阻值范圍(Ω) | 精度偏差(±%) |
RXC100 | 100 | 0.1－2700 | ±5 |
■ 產品降功耗曲線圖
■ 客戶選型 例如：RXC 60W 10Ω ±5% ,型號：RXC-60-10RJ-L；低電感，在型號中加入字母N，例如： N RXC-60-10RJ
RXC | 60 | 10R | J | L |
代碼 | 額定功率 | 電阻值 | 精度 | 接線方式 |
RXC系列（船形鋁殼） | 50=50W 100=100W | 0R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±2% J=±5% K=±10% | T＝端子 L＝引線 |
■ 電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
