高壓電阻器是什么
高壓電阻器是適合在高電壓、高電壓沖擊、高壓高頻環境使用的電阻器。
一般分為:
管形陶瓷無感高壓電阻:
管形陶瓷無感高壓電阻,100%陶瓷體電阻,純無感,耐高壓,最高耐沖擊電壓可達75KV,短時間可耐受更大的電流、更高峰值能量;不會出現線繞電阻和模壓電阻的失效現象。
高壓無引線阻尼晶圓電阻:
無引線阻尼高壓晶圓電阻器是采用金屬氧化物和陶瓷材料混合在高溫下燒結而成的電阻器。能承受瞬間高溫高壓的作用,主應用于汽車、摩托車點火。
高壓金屬陶瓷阻尼電阻:
金屬陶瓷高壓阻尼電阻器具有優越的耐高壓高電流突波特性,及比繞線型及薄膜型的電阻器更具安定性。適合用高壓電路設計。
氧化膜高壓高頻電阻:
氧化膜高壓高頻電阻器采用管形端頭被銀或金電極結構,主要用作超高頻電路中的負載。
棒狀高壓玻璃釉膜電阻:
棒狀高壓玻璃釉膜電阻器,主要是用於交直流或脈沖電路及高壓設備中。
片狀高壓玻璃釉膜電阻:
片狀高壓玻璃釉膜電阻器也是主要是用於交直流或脈沖電路及高壓設備中。
■ 產品特點

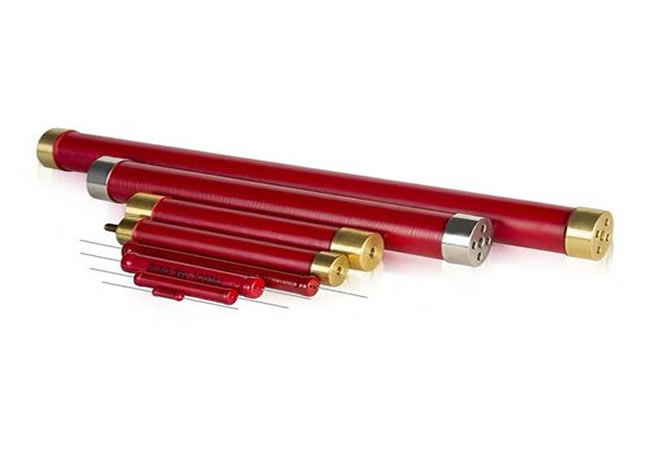

奧創電子 RI80 高壓電阻器是為一般用途的工業高壓系統專門設計,采用特殊的厚膜金屬釉膜電阻組件,提供理想的成本效益,穩定性高,精度精確,耐高電壓的特點,適用于多種測量,分壓器電路和控制功能,交直流或脈沖電路,及高壓電力電子設備。
RI80 精密高壓電阻器系列采用特殊的陶瓷芯材料及最新的加工技術處理,奧創控制非常嚴格生產制程,生產性能穩定的棒狀玻璃釉膜高壓電阻器,工作溫度從-55℃至+70℃ 。高電壓處理能力高達100千伏。
無電感量性能特點:
1、RI80 無感設計,采用了玻璃釉膜蛇形圖樣模式,圖樣設計為曲折線與通電電流方向相反,從而實現在整個電阻長度的最大電通量,及電感量中和互消。
2、這種高效率的無電感量設計,不會降額的任何電阻性能優勢,非常適合要求高頻率的產品應用。
蛇形圖案絲印設計:
1、 RI80 型高壓電阻器采用厚膜技術 - 無感蛇紋電阻皮膜絲網轉印工藝,將樹脂涂層印刷到精密陶瓷基板上。
2、采用先進工藝將電阻皮膜蛇紋路徑與電阻涂料路徑圖案依電阻值調適到最佳化,提供了一個完整高壓無感電阻器的封裝。
3、帽蓋或引線腳焊接組裝,壓入電阻瓷棒兩端,以提供堅固的終端電極連接。
適用范圍:
1、高壓系統,如高壓變頻器及高壓電器,電壓分壓器電路及高壓電力電子領域。
2、用于環保設備,醫療設備,靜電除塵設備,電力系統,儀器儀表等。
3、電容器的消弧電路,高電壓緩沖電路。
4、脈沖調制器,顯像設備,沖擊電壓發生器等交直流或脈沖電路。
