產品概述
RXBW型涂料繞線電阻器是一種功率型繞線電阻器，該產品采用波狀電阻合金帶以側立形式纏繞在陶瓷骨架上，表面被覆絕緣耐高溫涂料，有利于散熱，并配有安裝支架，電阻器具有功率大，耐過載能力強，安裝方便等特點。
產品應用
做為制動電阻保護變頻器、伺服等不受電機再生電能的危害
電力電子負載測試中做為阻性負載
在電力電子設備中做為取樣電阻、限流電阻、起動電阻、保護電阻
 技術規格
阻值及阻值允許偏差；1Ω≤R±5%（J）1Ω＞R±10%（K）”
 額定負荷；表面最高溫度；50~200W≤275℃，＞200W≤350℃
短時過負荷；無可見損傷，△R≤±（5%＋0.05Ω）10倍5S
絕緣電阻；R≥100MΩ 1min DC 1000V
耐高壓；無可見損傷，無飛弧擊穿 △R≤±（0.1%R＋0.05) AC 3000V 5s
電阻溫度特性；± 260PPM/℃ (小于5Ω以不作檢測）
端子強度；無松動或機械損傷 45N 30S”
電阻體強度；無可見損傷 200N 30S
耐振性；無可見損傷，△R≤±（0.1%R＋0.05Ω) f;5-200Hz a=1g X Y Z 各2h
耐熱性；除端子外無明顯變色和損傷，標志清晰 350℃  2hours
耐沖擊；無可見機械損傷 額定負載30分鐘后 -55°C溫度下15 min
耐濕性；無可見損傷，標志清晰，△R≤±（5%R＋0.05Ω） 絕緣電阻≥100MΩ DC
100 40℃ 95%RH 500hours
耐久性（額定負載）；外觀無可見損傷，標志清晰，△R≤±（5%＋0.05Ω）100%負荷
執行標準
GB/T5729-1994 Fixed resistor used in electronic equipment

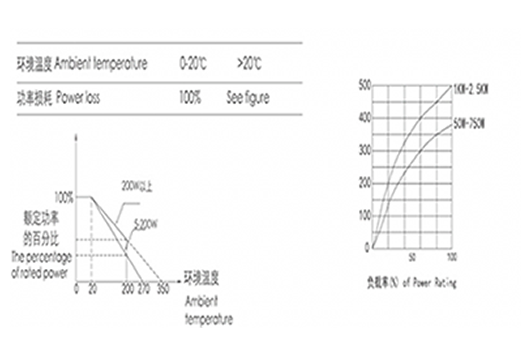

降額曲線
產

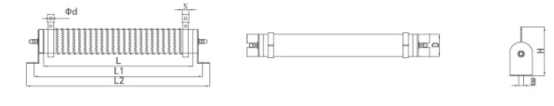

■   產品尺寸圖
