繞線電阻規格參數

繞線電阻的規格參數主要有精度誤差，功率和溫度，繞線電阻的精度誤差有：±5%，±2%，±1%；繞線電阻的功率范圍是1/4W~10W;繞線電阻的額定溫度范圍是70℃，使用溫度范圍是：-55℃~155℃，還有一個基本繞線電阻的規格參數是阻值，繞線電阻的標稱電阻值是10Ω。

繞線電阻的作用

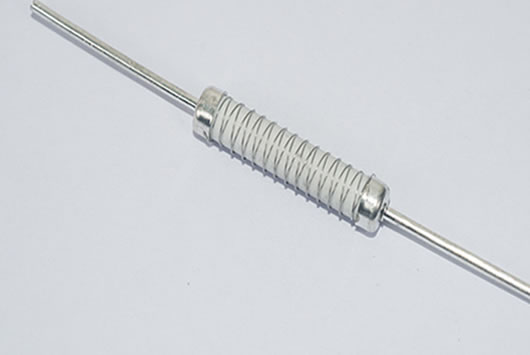

　線繞電阻器是用電阻絲繞在絕緣骨架上構成的，一般采用有一定電阻率的媒介，如鎳鉻、錳銅等合金制成。繞線電阻器主要用來在低頻交流電路中發揮降壓、分流、負載、反饋、轉能、匹配等作用，或在電源電路中起到吸收器和分壓器的作用，也可用作震蕩回路和變壓器內衰減調整及脈沖形成電路中的分流器。此外，也可用于整流器中濾波級電容器的放電和消火花。同時可廣泛應用于家電、醫療設備、汽車行業、鐵路、航空、軍用設備儀器等領域。

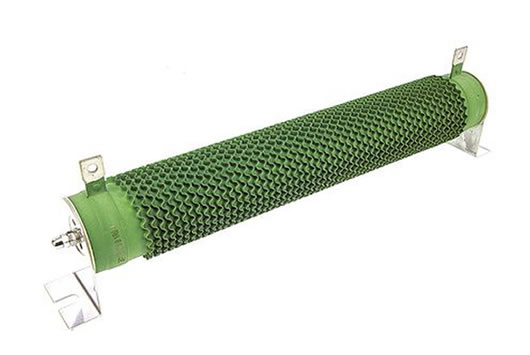

大功率線繞電阻結構及制作工藝

　　線繞電阻工藝簡單，國內技術已經相當成熟，應用也很廣泛，相信很多人都對它有一定的了解，但是你知道繞線電阻在材料方面的制造工藝嗎？制造一個繞線電阻需要哪些材料呢？
　　首先是絕緣基體，線繞電阻一般采用的氧化鋁陶瓷管作絕緣體，大功率線繞電阻通常采用空心絕緣棒作為電阻基體，而小功率的線繞電阻通常采用實心陶瓷棒，電阻基體的質量差異對電阻的散熱性能和電性能會產生非常大的影響。時代嘉盈生產的大功率線繞電阻采用高頻瓷管作為電阻基體，具有良好的散熱性和絕緣性。
　　其次是電阻絲，電阻絲材質的不同直接決定了電阻的溫度系數和阻值的大小，同時也影響著電阻瞬時過載能力和電阻阻值的長期穩定性。鎳鉻合金在國內用的較多，但不同電阻絲供應商的質量和工藝差別巨大，重要的是合金里面的微量元素的成份也有區別。優質的電阻絲在高溫燒結的過程中性能穩定。時代嘉盈RX20大功率線繞電阻采用的是康銅四作為電阻絲，具有良好的導電性和穩定性。
　　最后是封裝材料，封裝材料就比較多樣化了，有絕緣漆、硅樹脂被釉涂料、塑封、陶瓷、鋁殼等多種。一般來說絕緣漆是最便宜的封裝材料，且工藝簡單，只需要將絕緣漆涂在繞好電阻絲的基體上面，再低溫烘干即可。但是絕緣性能一般，而且對電阻的散熱性沒有多大幫助，為此，時代嘉盈RX20大功率線繞電阻采用的來自臺灣的納米有機硅涂料，無毒無氣味，絕緣性能好，耐熱耐高溫，可在高溫及高可靠性要求的場合中使用。
