電梯變頻器之所以會用到電阻器其實是為了消除變頻器工作中產生的再生能量。下面的變頻器工作過程，說明了這些再生能量是如何產生的？

在常用變頻調速系統中，電機的降速和停機是通過逐漸減小頻率來實現的，在頻率減小的瞬間，電機的同步轉速隨之下降，而由于機械慣性的原因，電機的轉子轉速未變。當同步轉速小于轉子轉速時，轉子電流的相位幾乎改變了180度，電機從電動狀態變?yōu)榘l(fā)電狀態；與此同時，電機軸上的轉矩變成了制動轉矩，使電機的轉速迅速下降，電機處于再生制動狀態。電機再生的電能經續流二極管全波整流后反饋到直流電路。由于直流電路的電能無法通過整流橋回饋到電網，僅靠變頻器本身的電容吸收，雖然其他部分能消耗電能，但電容仍有短時間的電荷堆積，形成“泵升電壓”，使直流電壓升高。過高的直流電壓將使各部分器件受到損害。
因此，對于負載處于發電制動狀態中必須采取必需的措施處理這部分再生能量。處理再生能量的方法：能耗制動和回饋制動.。這兩種方法中就包含了對制動電阻的使用。
能耗制動與制動電阻
一、能耗制動的工作方式
能耗制動采用的方法是在變頻器直流側加放電電阻單元組件，將再生電能消耗在功率電阻上來實現制動。這是一種處理再生能量的最直接的辦法，它是將再生能量通過專門的能耗制動電路消耗在電阻上，轉化為熱能，因此又被稱為“電阻制動”，它包括制動單元和制動電阻二部分。
制動單元
制動單元的功能是當直流回路的電壓Ud超過規定的限值時（如660V或710V），接通耗能電路，使直流回路通過制動電阻后以熱能方式釋放能量。
制動電阻

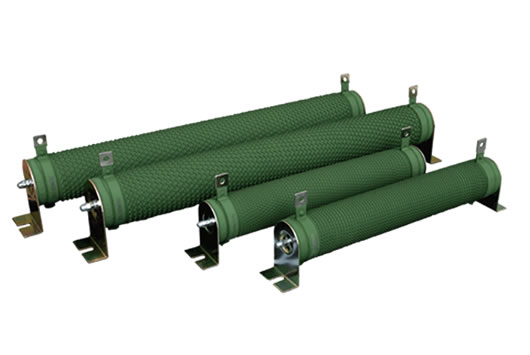

制動電阻是用于將電機的再生能量以熱能方式消耗的載體，它包括電阻阻值和功率容量兩個重要的參數。通常在工程上選用較多的是波紋電阻和鋁合金電阻兩種。
二、能耗制動的過程
制動電阻箱
1、當電機在外力作用下減速、反轉時（包括被拖動），電機即以發電狀態運行，能量反饋回直流回路，使母線電壓升高；
2、當直流電壓到達制動單元開的狀態時，制動單元的功率管導通，電流流過制動電阻；
3、制動電阻消耗電能為熱能，電機的轉速降低，母線電壓也降低；
4、母線電壓降至制動單元要關斷的值，制動單元的功率管截止，制動電阻無電流流過；
5、采樣母線電壓值，制動單元重復ON/OFF過程，平衡母線電壓，使系統正常運行。
