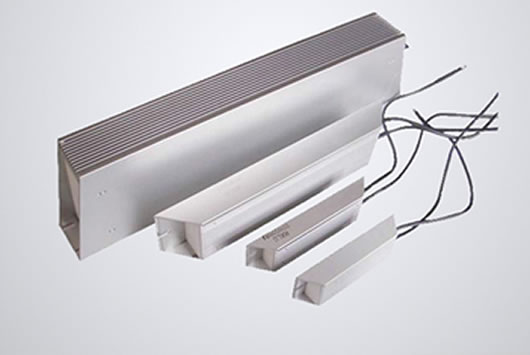

剎車電阻是波紋電阻的一種，它也是屬于大功率的一種電阻，剎車電阻由哪些組成?它的大小計算方式是怎樣的?大家想了解一下剎車電阻嗎?下面奧創(chuàng)電子為大家介紹一下。

剎車電阻由哪些組成
1. 陶瓷管
是合金電阻絲的骨架，同時具有散熱器的功效;
2. 合金電阻
扁帶波浪形狀，纏繞在陶瓷管表面上，負責將電機的再生電能轉化為熱能;
3. 涂層

涂在合金電阻絲的表面上，具有耐高溫的特性，功用是阻燃。

制動電阻的阻值的計算方法

首先估算出制動轉矩制動扭矩 =((電機轉動慣量+電機負載測折算到電機測的轉動慣量) (制動前速度-制動后速度))/375*減速時間-負載轉矩。一般情況下，在進行電機制動時，電機內部存在一定的損耗，約為額定轉矩的18%-22%左右，因此計算出的結果在小于此范圍的話就無需接制動裝置。
接著計算制動電阻的阻值
制動電阻的阻值=制動元件動作電壓值的平方/(0.1047*(制動轉矩-20%電機額定轉矩) 制動前電機轉速) 在制動單元工作過程中，直流母線的電壓的升降取決于常數(shù)RC，R即為制動電阻的阻值，C為變頻器內部電解電容的容量。這里制動單元動作電壓值一般為710V。
剎車電阻由哪些構件組成?它的大小計算方式是怎樣的?通過上文小編的介紹，大家都明白了嗎?剎車電阻的應用很廣泛，大家在購買剎車電阻的時候也要買到質量好的來，才不容易壞。
