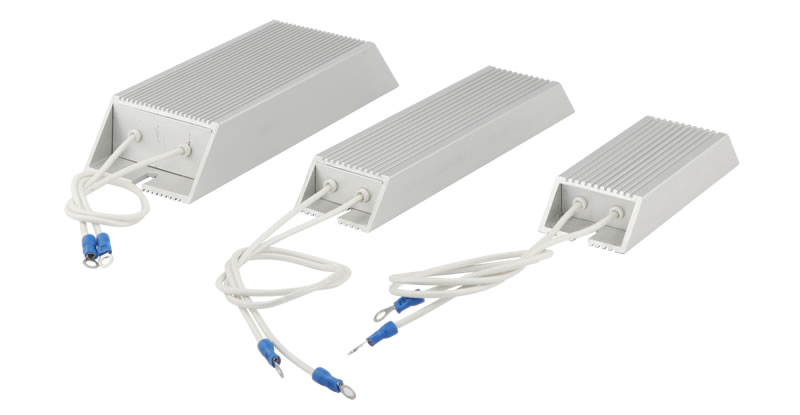

每一款功率單元對應一款制動電阻，最重要的是阻值是有要求的，不能小于樣本給出的阻值，阻值小了，容易燒變頻器，制動電阻功率小了，會報過壓或轉矩不足。

7.5kW選的制動電阻是推薦：750W/75Ω的。

如果選擇了制動電阻，p219必須設置，不然p1531里的值很大，會致使電阻燒壞。

將合適的制動電阻接在DCP和R2上，將P219設為實際連接的電阻功率，將P1240設置為0，將P1280設置為0

所以，從電阻阻值和p219參數上查詢，是否有問題。

手冊中給出的制動電阻是制動投入的時長與運行時間的比值小于等于5%，你的工況，如果它們的比值小于5%，在這個范圍內，可以按手冊中的選擇。這樣制動電阻的在短時制動過程中，制動電阻的溫升還達不到其額度溫升，而在制動后的停歇時間又較長，這時制動電阻的溫度完全可以降至環境溫度。

手冊上峰值功率是指制動電阻長時接通的功率，制動電阻額定功率是指制動電阻接通時長占運行時長的 5% 的功率消耗。即峰值功率的 5%。

如果比值大于5%，那可以按下面的計算方式根據工況計算。
