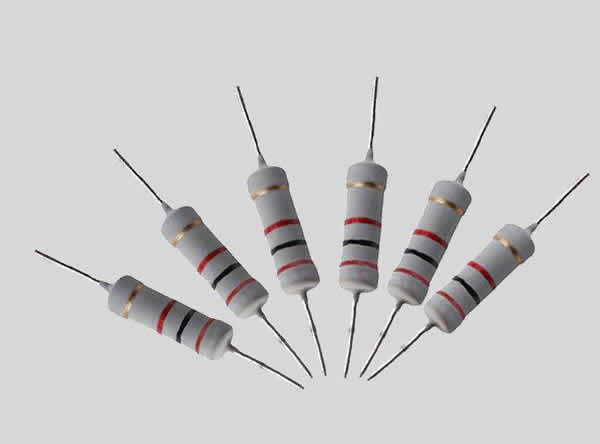

一、什么是線繞電阻？
線繞電阻是固定電阻的一種。線繞電阻器是用電阻絲繞在絕緣骨架上構成的。電阻絲一般采用具有一定電阻率的鎳鉻、錳銅等合金制成。絕緣骨架是由陶瓷、塑料、涂覆絕緣層的金屬等材料制成管形、扁形等各種形狀。電阻絲在骨架上根據需要可以繞制一層，也可繞制多層，或采用無感繞法等。繞線電阻主要適用于精密儀表、電訊儀器、電子設備等交直流電路中作分壓、降 壓、分流及負載電阻用。

繞線電阻的特點：
1、電阻絲選用鐵鉻鋁、康銅、錳銅、鎳鉻等合金材料制成，具有很好的穩定性和過負載能力。
2、電阻絲同焊腳引線之間采用壓接方式，應用時如負載出現短路現象，可迅速在壓接處熔斷，保護電路。
3、由于采用工業高頻電子陶瓷外殼和高溫材料封裝，所有具有優良的絕緣性能，電阻可達100MΩ以上，且散熱好，功率大。
4、電阻絲被嚴密包封于陶瓷電阻體內部，具有優良的阻燃、防爆特性。

繞線電阻特性：
1、不燃性繞線涂裝電阻器
2、耐高壓沖擊
3、散熱快
4、短時間過負載性能好
5、低雜音
6、阻值經年無變化
7、誤差范圍：±5%，±2%，±1%
8、功率范圍：1/2W~20W

繞線電阻的優勢與不足：
繞線電阻器的優點：阻值精度極高，工作時噪聲小、穩定可靠，溫度系數小，能承受高溫，在環境溫度170℃下仍能正常工作。
繞線電阻器的缺點：體積大、阻值較低，大多在100KΩ以下。另外，由于結構上的原因，其分布電容和電感系數都比較大，不能在高頻電路中使用。

繞線電阻應用領域：
繞線電阻器主要用來在低頻交流電路中發揮降壓、分流、負載、反饋、轉能、匹配等作用，或在電源電路中起到吸收器和分壓器的作用，也可用作震蕩回路和變壓器內衰減調整及脈沖形成電路中的分流器。此外，也可用于整流器中濾波級電容器的放電和消火花。同時可廣泛應用于家電、醫療設備、汽車行業、鐵路、航空、軍用設備儀器等領域。

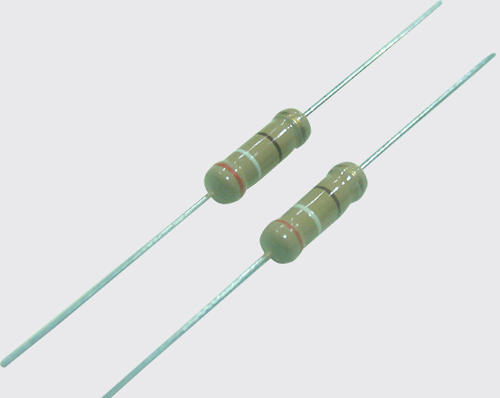

二、金屬膜電阻器

用真空蒸發的方法將合金材料蒸鍍于陶瓷棒骨架表面。 金屬膜電阻比碳膜電阻的精度高，穩定性好，噪聲，溫度系數小。在儀器儀表及通訊設備中大量采用。

金屬膜電阻器是膜式電阻器（FilmResistors）中的一種。它是采用高溫真空鍍膜技術將鎳鉻或類似的合金緊密附在瓷棒表面形成皮膜，經過切割調試阻值，以達到最終要求的精密阻值，然后加適當接頭切割，并在其表面涂上環氧樹脂密封保護而成。由于它是引線式電阻，方便手工安裝及維修，用在大部分家電、通訊、儀器儀表上。

金屬膜電阻器就是以特種金屬或合金作電阻材料，用真空蒸發或濺射的方法，在陶瓷或玻璃基本上形成電阻膜層的電阻器。這類電阻器一般采用真空蒸發工藝制得，即在真空中加熱合金，合金蒸發，使瓷棒表面形成一層導電金屬膜。刻槽和改變金屬膜厚度可以控制阻值。它的耐熱性、噪聲電勢、溫度系數、電壓系數等電性能比碳膜電阻器優良。金屬膜電阻器的制造工藝比較靈活，不僅可以調整它的材料成分和膜層厚度，也可通過刻槽調整阻值，因而可以制成性能良好，阻值范圍較寬的電阻器。

金屬膜電阻性能參數：
溫度系數：±100PPM/℃
功率負荷大、電流噪聲小
穩定性能，高頻性能好
工作溫度范圍：-55℃～+155℃
精度：0.25［%］，0.5［%］，1［%］，5［%］
阻值范圍：1Ω～10MΩ
標稱阻值：E-96
包裝方式有帶裝、散裝

金屬膜電阻特點：
1、高熱傳導瓷心
2、高穩定性金屬皮膜
3、壓合良好之高信賴性端帽
4、高絕緣及耐溶劑之環氧樹脂涂漆
5、符合MIL&EIA規定之標準色碼帶
6、焊錫性良好的導線（根據客戶要求可以做銅線引腳和鍍錫銅包鋼線引腳）

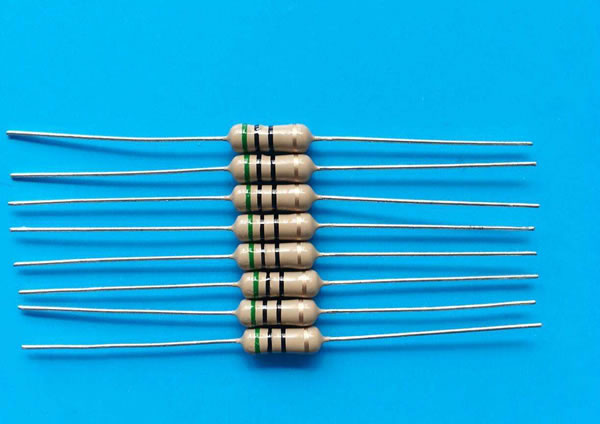

三、碳膜電阻器

將結晶碳沉積在陶瓷棒骨架上制成。碳膜電阻器成本低、性能穩定、阻值范圍寬、溫度系數和電壓系數低，是目前應用最廣泛的電阻器。

四、金屬氧化膜電阻器

在絕緣棒上沉積一層金屬氧化物。由于其本身即是氧化物，所以高溫下穩定，耐熱沖擊，負載能力強。

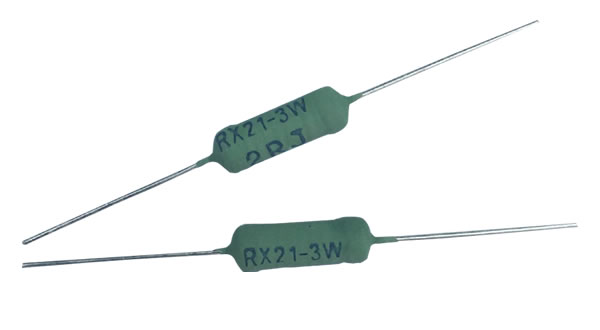

五、繞線電阻和膜式電阻的區別

膜式電阻：是在真空中加熱合金，合金蒸發，使瓷棒表面形成一層導電金屬膜。改變金屬膜的厚度可以控制阻值。這種電阻和碳膜電阻相比：體積小、噪音低、穩定性好，但成本較高，金屬膜電阻色彩亮麗，又可細分為高頻、高壓、精密的多種類型。多應用在精度要求較高的場合。

線繞電阻：線繞電阻器阻值精確、工作穩定、溫度系數小、耐熱性能好、功率較大但其電阻值較小，分布電感和分布電容較大，制作成本也較高。適用于低頻且精確度要求高的電路。
1、線繞電阻可以做得阻值很小、也可以做的誤差很小，用在比較精密的場合。
2、線繞電阻是線圈形式，有一定的電感量和電容量，不適用于頻率較高的電路里。
3、線繞電阻耐熱性能比較好，適用于制做大功率電阻，高溫時不易燒壞。
