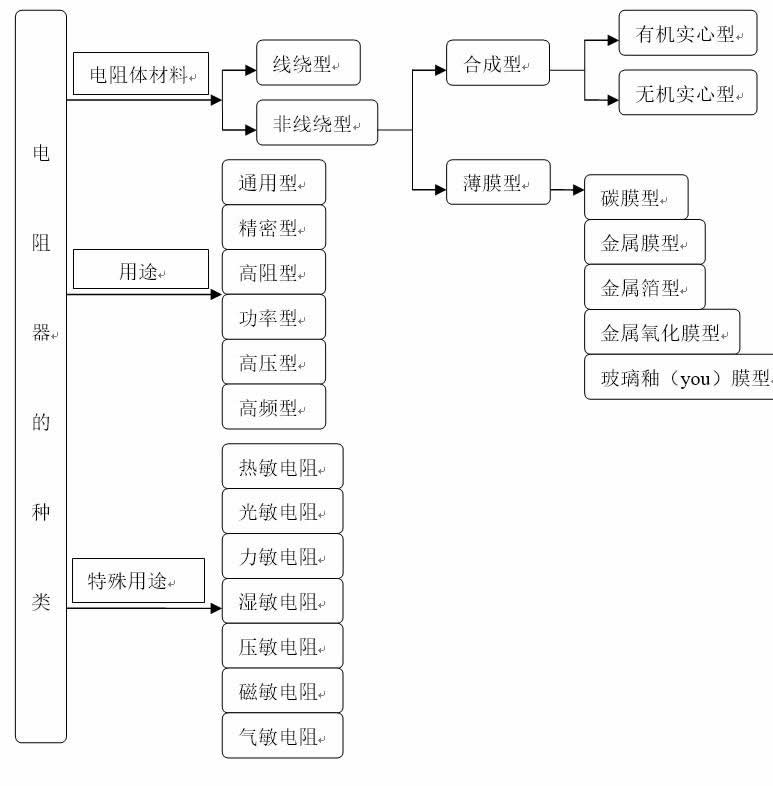

2020年電阻器的最新分類及其特點
電阻，英文名resistance,通常縮寫為R,它是導體的一種基本性質，與導體的尺寸、材料、溫度有關。歐姆定律說，I=U/R,那么R=U/I,電阻的基本單位是歐姆，用希臘字母“Ω”表示，有這樣的定義：導體上加上一伏特電壓時，產生一安培電流所對應的阻值。電阻的主要職能就是阻礙電流流過。事實上，“電阻”說的是一種性質，而通常在電子產品中所指的電阻，是指電阻器這樣一種元件。師傅對徒弟說：“找一個100歐的電阻來！”,指的就是一個“電阻值”為100歐姆的電阻器，歐姆常簡稱為歐。表示電阻阻值的常用單位還有千歐（kΩ），兆歐（MΩ）。
電阻是最容易理解的元件、也是應用最廣泛的電子元器件，大約占所有電子元器件的35%。
| 名稱 | 簡介 | 應用 |
| 碳膜電阻（RT） | 碳?xì)浠衔镌诟邷睾驼婵罩蟹纸猓练e在瓷棒或者瓷管上，形成一層結晶碳膜。改變碳膜厚度和長度可以得到不同的阻值。優點：碳膜電阻成本較低。缺點：穩定性差、誤差大。它是電子、電器、資訊產品中使用量最大的一種電阻元件，碳膜電阻色彩較暗。 | 允許誤差主要有：±5%、±10%、±20%多用于要求不高的電路場合。 |
| 金屬膜電阻（RJ） | 在真空中加熱合金，合金蒸發，使瓷棒表面形成一層導電金屬膜。改變金屬膜的厚度可以控制阻值。這種電阻和碳膜電阻相比：體積小、噪音低、穩定性好，但成本較高，金屬膜電阻色彩亮麗，又可細分為高頻、高壓、精密等多種類型。 | 允許誤差有：±0.1%、±0.2%、±0.5%、±1%多應用在精度要求較高的場合。 |
| 金屬氧化膜電阻（RY） | 用錫和銻等金屬鹽溶液噴霧到熾熱的陶瓷骨架表面經水解沉積而形成。這類電阻抗氧化和熱穩定性好，額定功率范圍1/8W~50KW。 | 適用于不燃、耐溫變、耐濕等場合。 |
| 線繞電阻（RX） | 線繞電阻器阻值精確、工作穩定、溫度系數小、耐熱性能好、功率較大但其電阻值較小，分布電感和分布電容較大，制作成本也較高。 | 適用于低頻且精確度要求高的電路。 |
| 大功率線繞電阻（RX） | 用康銅或者鎳鉻合金電阻絲在陶瓷骨架上線繞而成。這種電阻分固定和可變兩種。它的特點是工作穩定、耐熱性能好、誤差范圍小。 | 適用于大功率的場合，額定功率一般1W以上。 |
| 有機實心電阻（RS） | 有機實心電阻器是把顆粒狀導電物、填充料和黏合劑等材料混合均勻后熱壓在一起，然后裝在塑料殼內組成的電阻器，它的引線直接壓塑在電阻體內。由于這種電阻器導體截面較大，因此具有很強的過負荷能力，且可靠性高、價格低。其主要缺點是精度低。 | 這種電阻器一般用在負載不能斷開且工作負荷較大的地方，如音頻輸出接耳機的電路 |
| 熔斷電阻（RF） | 熔斷電阻又稱為保險絲電阻，是一種具有電阻和保險絲雙重功能的元件。熔斷電阻大多為灰色，用色環或數字表示電阻值，額定功率由電阻尺寸所決定。在正常情況下使用時，它具有普通電阻的電器特性，一旦電路發生故障就會在規定的時間內熔斷，從而起到保護其他重要元件的作用。目前，國內外一般采用的是不可修復（一次性）的保險絲電阻，其額定功率有0.25W、0.5W、1W、2W和3W等規格，阻值可做到0.22~5.1K。 | 與價值高、需保護的電路元器件相串聯使用，常用在電源和二次電源電路內。 |
| 水泥電阻 (RX) | 水泥電阻也是一種熔斷電阻器，將電阻線繞在耐熱瓷件上，外面加上耐熱、耐濕及耐腐蝕的材料保護固定而成。水泥型電阻是把電阻體放入長方形瓷器框內，用特殊不燃性熱水泥充填密封而成。它在電路過流的情況下會迅速熔斷，以保護電路。 | 與價值高、需保護的電路元器件相串聯使用，常用在電源和二次電源電路內。 |
| 零歐姆電阻 | 插件式：電阻阻值為零，電阻上沒有任何字，中間有一道黑線。零歐姆符號標示 貼片式：上面標示數字“0”。 | PCB板布線時難免使走線交叉，為防止走線兜圈，可采用加裝零歐姆電阻進行橋接。 |
| 功率型線繞無感電阻（鋁殼電阻） | 采用特別的線繞方式，使得電感量?jī)H為一般線繞電阻的幾十人之一。采用金屬外殼利于散熱。 | 適用于大功率電路且磁場惡劣的環境下，故又常稱為功率電阻。 |
| 排阻 | 排阻（Network Resistor），即網絡電阻器（Wire-wound Resistor）。排阻是將若干個參數完全相同的電阻集中封裝在一起，組合制成的。它們的一個引腳都連到一起，作為公共引腳。其余引腳正常引出。所以如果一個排阻是由n個電阻構成的，那么它就有n+1只引腳，一般來說，最左邊的那個是公共引腳。它在排阻上一般用一個色點標出來。排阻具有裝配方便、安裝密度高等優點，目前已大量應用在電視機、顯示器、電腦主板、小家電中。排阻通常都有一個公共端，在封裝表面用一個小白點表示。其顏色通常為黑色或黃色。排阻一般應用在數字電路上，比如：作為某個并行口的上拉或者下拉電阻用。使用排阻比用若干只固定電阻更方便。 | 排阻就是一排電阻的簡稱，是一種厚膜電阻網絡，又多種一腳方式。排阻一般應用于數字電路、儀表電路和計算機電路中，例如儀表電路中的衰耗器。 |
