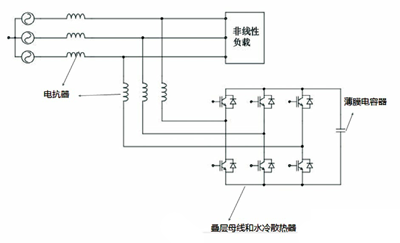

Ａ．有源濾波APF解決方案（見下圖）

作用：提高功率因數，可對非線性電壓和電流進行補償，抑制非線性負載對電網的污染。單元結構與特色：電容到IGBT采用疊層母線（BUSBAR）連接低雜散電感；使用壽命長；體積小，結構緊湊；總體成本降低。最小的阻抗、壓降；方便安裝和現場維護；系統的可靠性高。在方案中對客戶的硬件支持：疊層母線（BUSBAR）；電抗器/LCL濾波器；水冷板；薄膜電容器等。

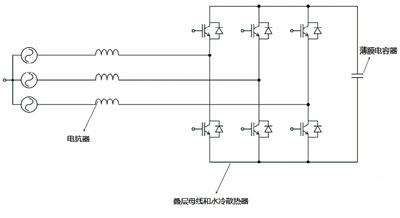

Ｂ．靜止無功發生器（SVG）解決方案說明（見下圖）

Ｃ． 靜止無功發生器（SVG）功能說明
是一種新興的高效電網補償設備，具有無功補償和非線性補償、電壓波動補償和共振抑制等功能。一般采用浮點運算控制芯片，往往具備自學習功能，在電網的相應節點上，合理運用智能型有源補償解決方案，能在很大程度上提高電網的整體穩定性和可靠性。

并網緩沖電抗器的功能
是靜止無功發生器并網的必備環節，把PWM方式的電壓電流波形轉變?yōu)檎�弦波，同時抑制交流線路上的過高的Dv/dt和尖峰電壓等逆向干擾，保護IGBT器件，提高靜止無功發生器的穩定性和可靠性。

薄膜電容器和直流疊層母線功能
提供直流支撐，提供無功補償所需要的瞬間儲能和放電的電量緩沖，吸收交流紋波，在IGBT器件關斷瞬間，減低由于雜散電感引起的電壓過沖，保護IGBT器件。

水冷散熱器的功能
緊湊高效的散熱解決方案，通過水循環帶走逆變開關器件的多余熱量。
