變頻器制動電阻可用在變頻器控制電機減速和制動的電路中，通常外接電阻器可以將來自電動機和負載的多余能量消耗掉，以保護變頻器的過壓保護。 在工業系統中，變頻器制動電阻被廣泛應用于電機起動制動調速、變頻器制動、起吊行業大型機械制動、物料輸送機構制動等領域。它們可以短時斷續周期和持續的工作。

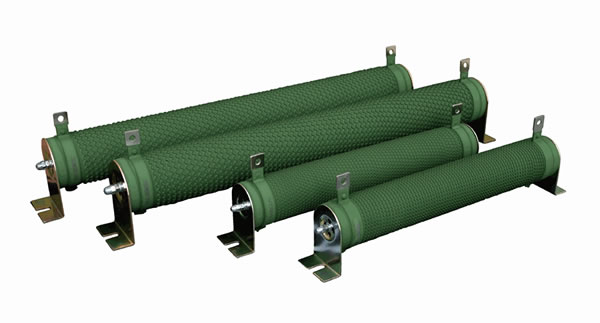

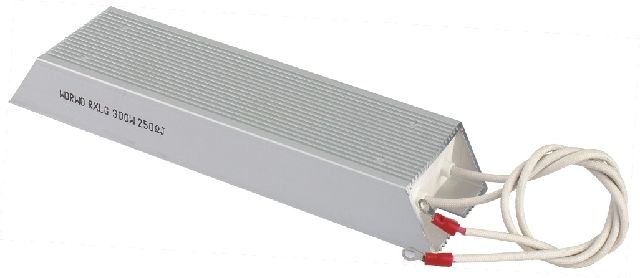

變頻器制動電阻是用于將電動機的再生能量以熱能方式消耗的載體，它包括電阻阻值和功率容量兩個重要的參數。通常在工程上選用較多的是波紋電阻和鋁合金電阻兩種：波紋電阻采用表面立式波紋有利于散熱減低寄生電感量，并選用納米有機硅涂料做表面涂層，無毒無氣味，綠色環保，安全可靠，有效保護電阻絲不被老化，延長使用壽命，北京時代嘉盈科技有限公司原廠配置的就是這樣的電阻;鋁合金電阻，高散熱性的鋁合金外殼封裝；嚴實、牢固、全密封的填充材料極易散熱；具有較強的耐氣候性和耐振動性；體積小，功率大，過載能力強；安裝方便穩固，外形美觀。

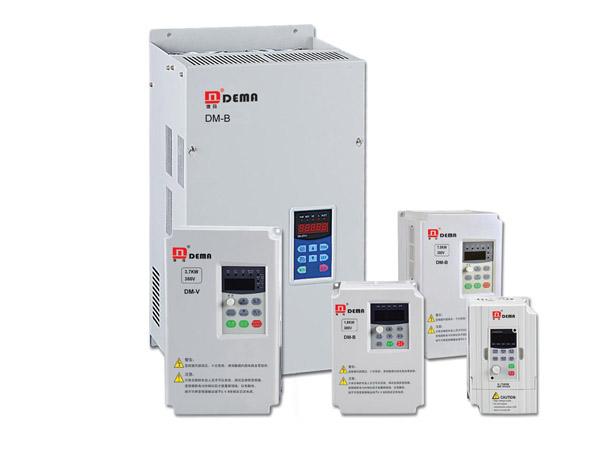

變頻器正常工作時制動電路是不工作的，只有在負載慣性短時間內大減速，直流回路電壓超過設定限值時，制動單元才開始工作，直流電壓通過制動電阻消耗下降至變頻器設定限值以下時，制動電路停止工作。變頻器內置制動單元的，在制動單元動作時，才在制動電阻上測出制動電壓。外接制動單元，并接在變頻器直流電源的正負極上，直流電壓超過設定電壓，制動單元工作向制動電阻輸出制動電壓。
